Meshtastic NOD BM-NODE-MICRO DIY v.1 oraz v.1.1

Post autor: bikeman »

Ostatnia aktualizacja: 2025-03-12 23:58

Opis ogólny
=============


Do stale powiększającej się grupy konstrukcji BM-NODE dołączył kolejny model BM-NODE-MICRO, tym razem w wersji miniaturowej.
Według wiedzy na dzień 2025-02-22, jest to najmniejszy rozmiarem nod DIY, pracujący w sieci Meshtastic.
Mały, nie oznacza małych możliwości i obszarów zastosowań. Firmware jest oficjalnie wspierane przez projekt Meshtastic.
Od dnia 12 marca 2025 dostępna jest wersja 1.1, która posiada dodany przycisk USR, służący do przewijania ekranu oraz gniazdo baterii z dołączonym kabelkiem przyłączeniowym ZH1.5. Wersji 1.1 przycisk RST oraz USR zostały przeniesione na stronę wyświetlacza, po obu stronach, a gniazdo baterii zostało umieszczone pod USB.

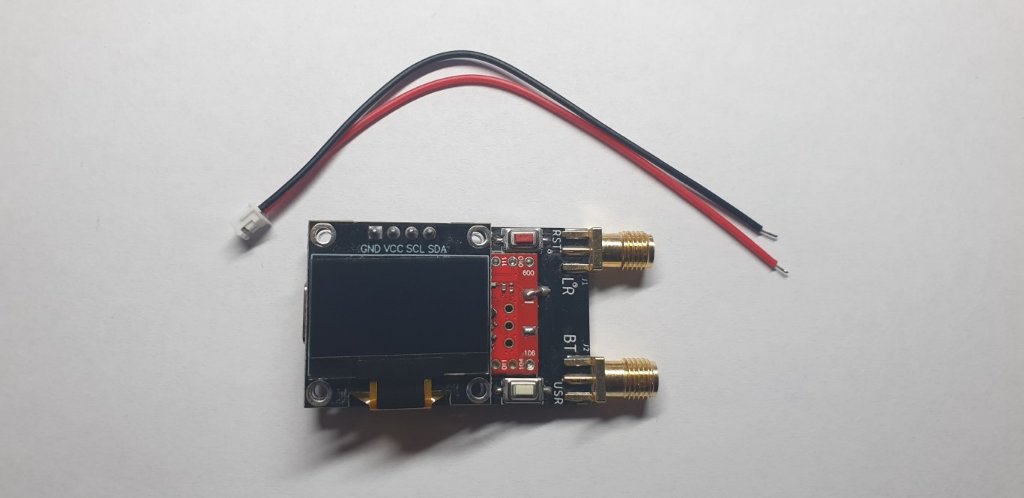

Zmontowany nod z wyświetlaczem OLED v.1.1
Zmontowany nod z wyświetlaczem OLED v.1.1

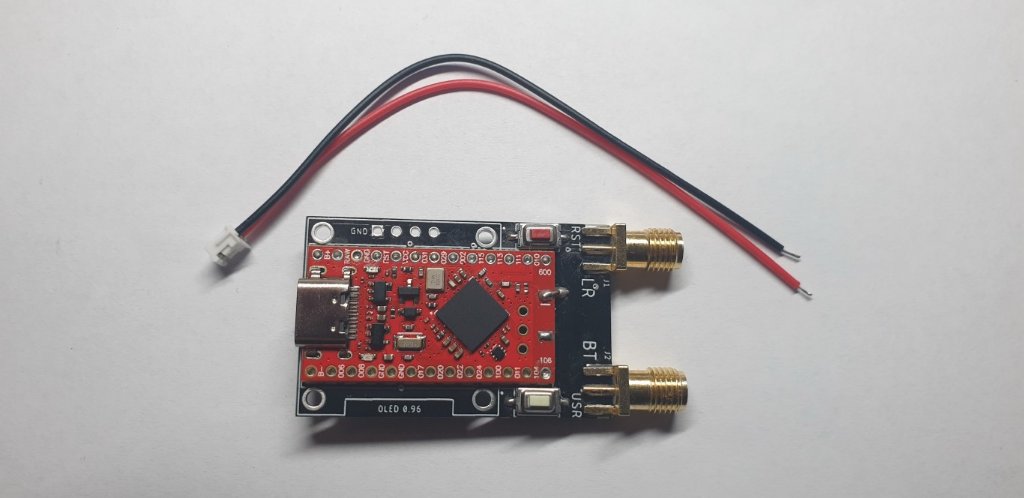

BM-NODE-MICRO bez wyświetlacza v.1.1
BM-NODE-MICRO bez wyświetlacza v.1.1

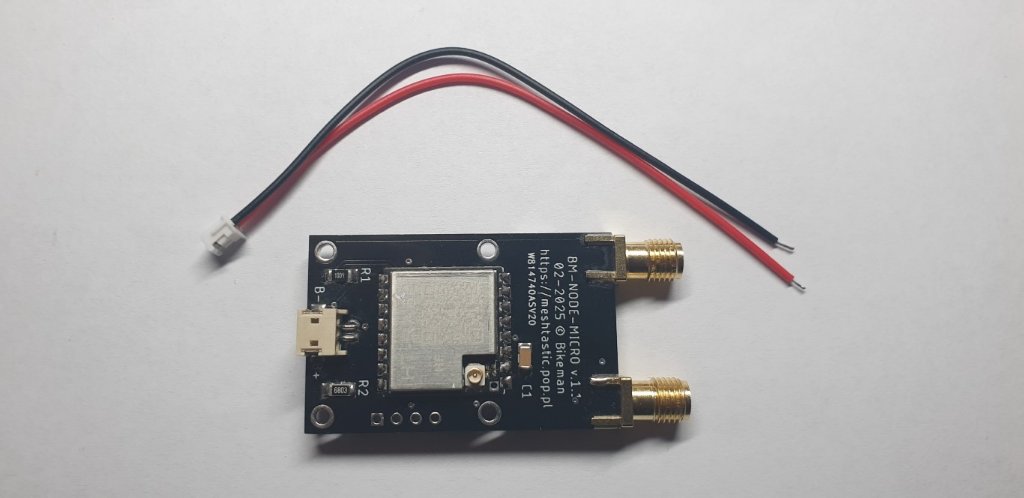

Spód noda - radio v.1.1
Spód noda - radio v.1.1

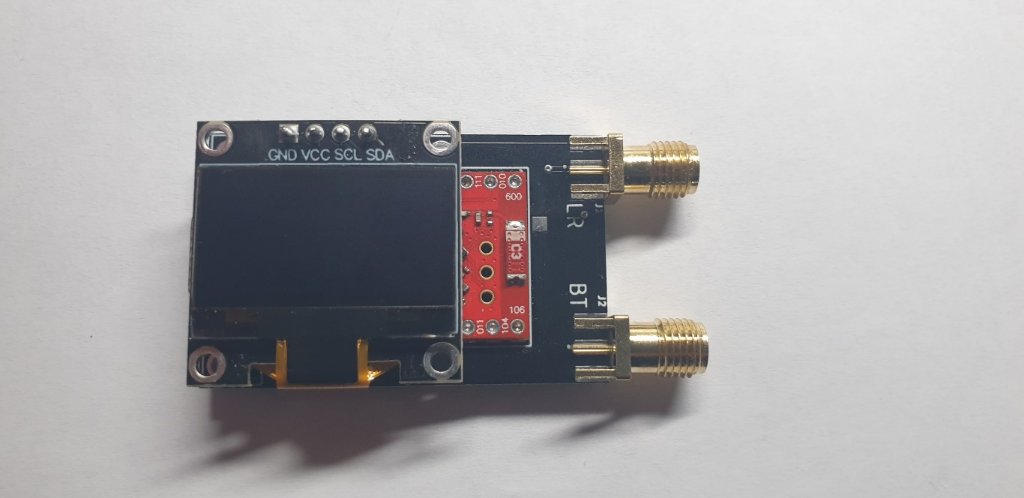

Zmontowany nod z wyświetlaczem OLED v.1
Zmontowany nod z wyświetlaczem OLED v.1

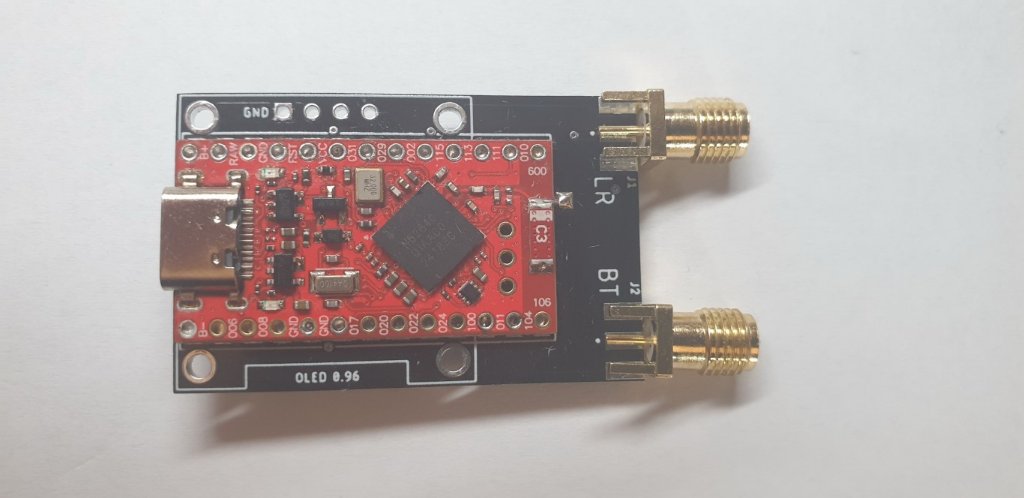

BM-NODE-MICRO bez wyświetlacza v.1
BM-NODE-MICRO bez wyświetlacza v.1

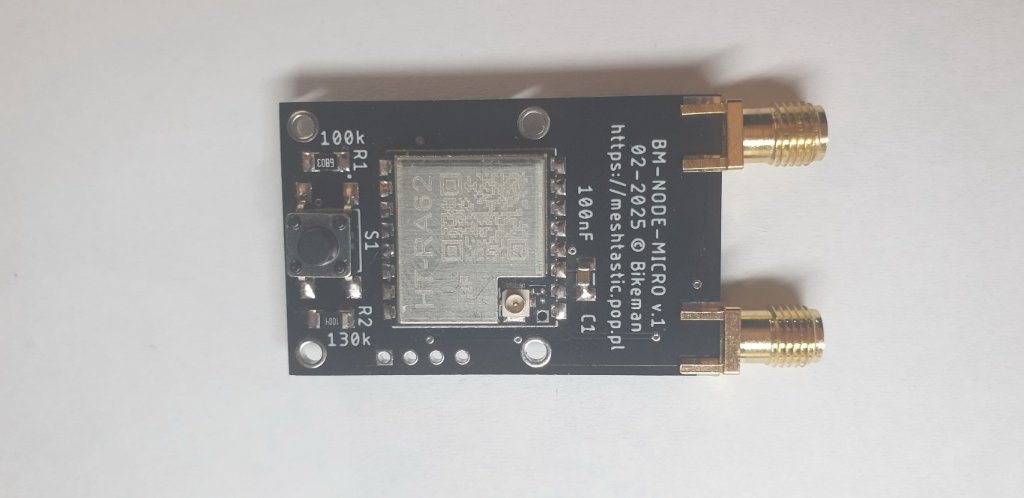

Spód noda - radio v.1
Spód noda - radio v.1

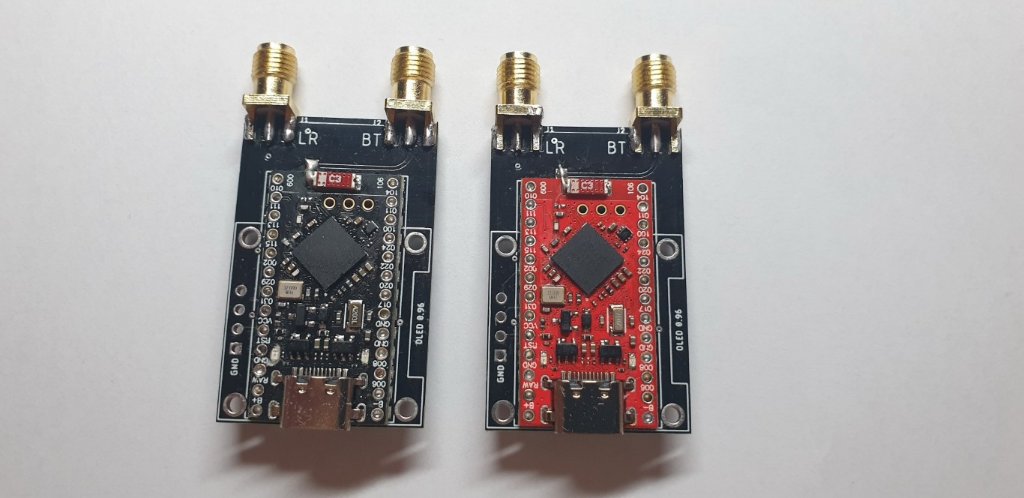

Wersja czarna i czerwona v.1
Wersja czarna i czerwona v.1

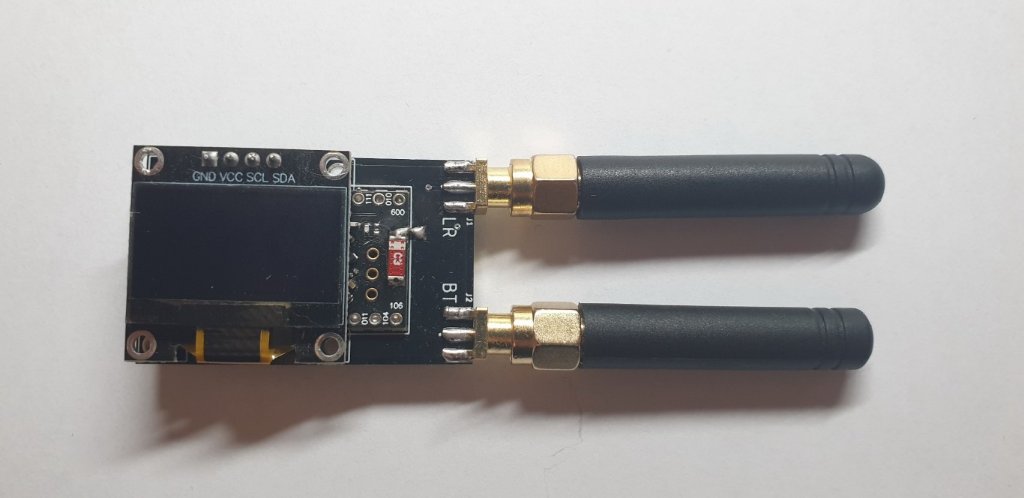

Wersja z dwoma antenami Lora i Bluetooth
Wersja z dwoma antenami Lora i Bluetooth

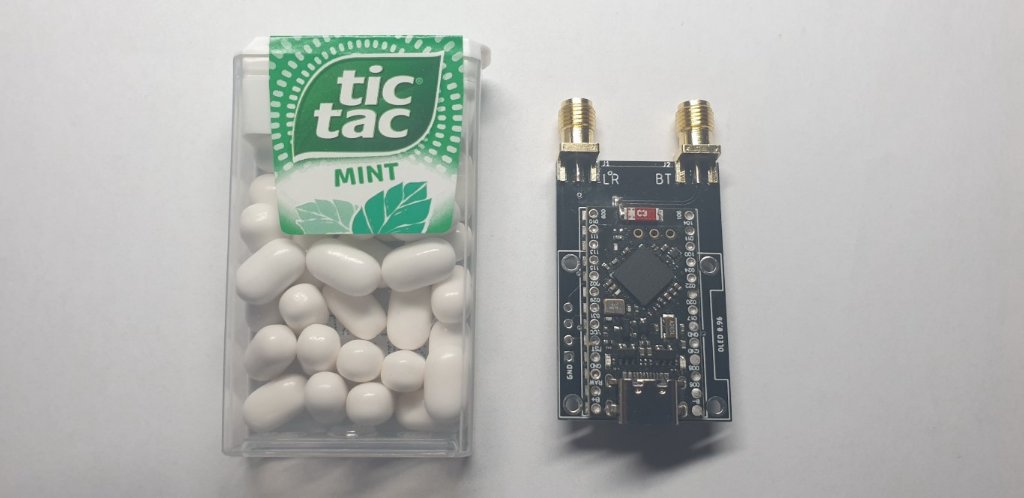

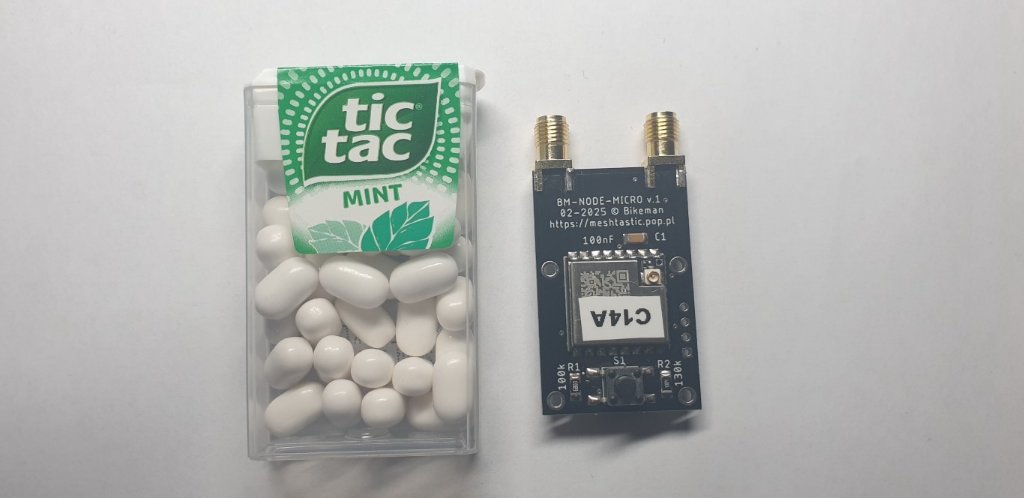

Fabryczna obudowa z pudełka Tic-Tac ;-)
Fabryczna obudowa z pudełka Tic-Tac ;-)
Fabryczna obudowa z pudełka Tic-Tac ;-)
Fabryczna obudowa z pudełka Tic-Tac ;-)

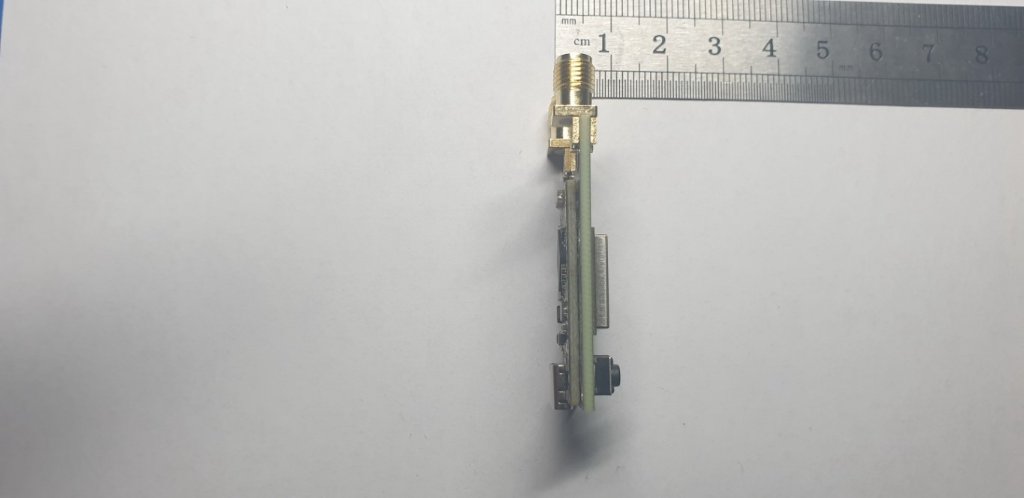

Micro jest fit ;-)
Micro jest fit ;-)

Film prezentujący wygląd noda w ruchu (na pejsbuku) >>> https://www.facebook.com/groups/meshta ... 059830061/

Nod doskonale nadaje się do pracy jako tzw. ręczniak. Dodając do niego akumulator Li-On i zgrabną obudowę, wykonaną np. na drukarce 3D otrzymamy poręczne urządzenie, które można wszędzie ze sobą zabrać, aby być w kontakcie lub bawić się w łapanie innych "pokemonów" do kolekcji ;-)

Miłośnicy nodów montowanych stacjonarnie, również mogą wykorzystać jego potencjał. Nie ma wprawdzie wbudowanych sensorów telemetrii, ale wbudowane gniazda SMA są nie lada gratką. Do pierwszego gniazda SMA (LR), można podłączyć dużą antenę dookólną lub kierunkową dla pasma 868/433MHz, zapewniając węzłowi doskonały zasięg i czułość. Drugie gniazdo SMA (BT), to gniazdo pasma Bluetooth. Podłączając do niego antenę 5-15cm można dokonywać zdalnego upgrade oprogramowania mikrokontrolera nRF52840 z odległości 50-60m (potwierdzone testami), przy widoczności noda. Montując noda wysoko w trudnodostępnym miejscu, możliwość zdalnego upgrade jest doskonałym rozwiązaniem. Opis procedury upgrade, znajduje się na forum >>> viewtopic.php?t=42

Parametry noda BM-NODE-MICRO v.1
======================================


- Mikrokontroler: nRF52840 ProMicro
- Firmware oficjalnie wpierane przez programistów meshtastic.org dla urządzeń nRF52840 ProMicro DIY
- Radio: HT-RA62
- Pasmo: 868 MHz lub 433 MHz
- Średni pobór prądu: ~10mA/5V
- Grubość: 7.6mm (z wyświetlaczem: 12.5mm)
- Długość: 42mm (z SMA: 51.5mm)
- Szerokość: 26.7mm
- Praca w dowolnej konfiguracji ze złączem IPEX (Lora) lub przez gniazdo SMA (LR)
- Praca w dowolnej konfiguracji z anteną wewnętrzną Bluetooth lub przez gniazdo SMA (BT)
- Switch RST
- Switch USR (przewijanie ekranu)
- gniazdo baterii (dołączony w komplecie kabelek ZH1.5)
- Wbudowany pomiar napięcia baterii
- Praca wyświetlaczem OLED 0.96" lub bez wyświetlacza
- Praca przy zasilaniu bateryjnym (obsługa baterii Li-On/Li-Po) lub USB
- Technologia wykonania: 2-side-PCB, SMD
- Waga: 11g

Moduł nRF52840 ProMicro/ProMini oferowany jest w technologii THT. Na szczęście producent nie lutuje fabrycznie pinów do PCB i dzięki temu, można było zastosować technologią quasiSMD "przyklejając" moduł do płytki podstawowej PCB. Zaoszczędziło to wiele miejsca i pozwoliło na znaczące zmniejszenie rozmiarów noda.

W przypadku decyzji o samodzielnym montażu noda, warto wcześniej ocenić swoje realne umiejętności i możliwości posiadanego sprzętu. Przylutowanie modułu radia HT-RA62 o rastrze 1.27 mm, jest stosunkowo prostą czynnością. Ale, paradoksalnie, większy moduł nRF52840 nie posiadający jednak padów SMD, wymaga już zegarmistrzowskiej precyzji, ponieważ spoiwo należy "wlać" do otworów na piny w ilości nie większej i nie mniejszej niż trzeba :) Poniżej zdjęcie otworów, przy powiększeniu x1000

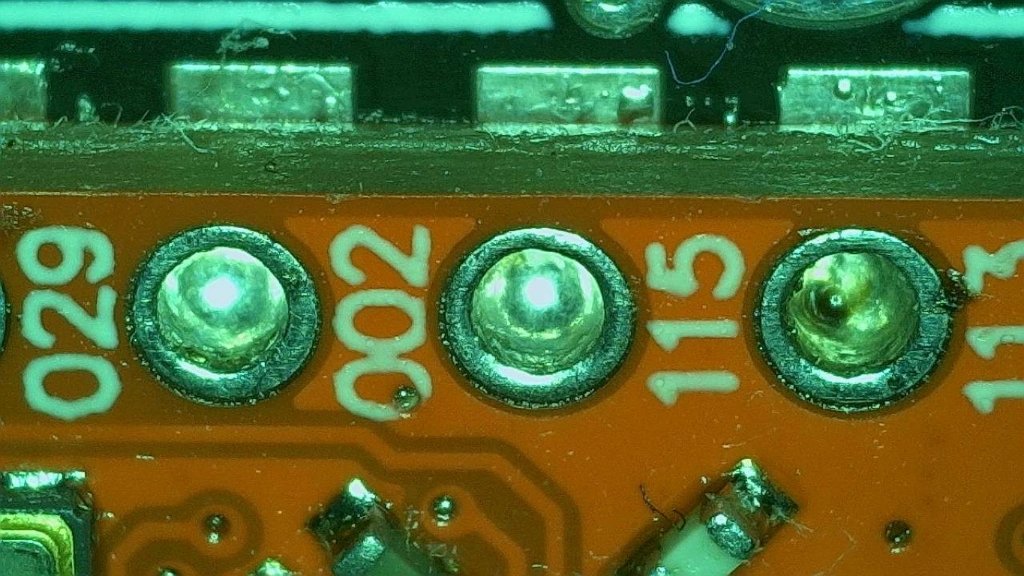

Sposób lutowania modułu nRF, powiększenie x1000
Sposób lutowania modułu nRF, powiększenie x1000

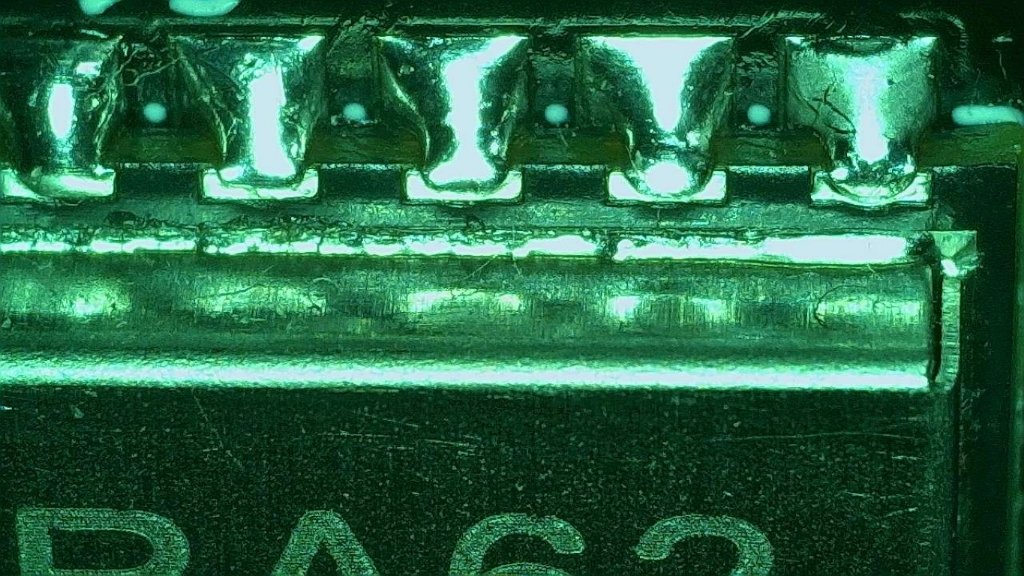

Lutowanie modułu HT-RA62
Lutowanie modułu HT-RA62



Zbyt duża ilość spoiwa, rozleje się miedzy płytkami i zrobi zwarcie, a zbyt mała ilość nie spowoduje kontaktu metalizacji otworu z dolną płytką. Niestety błąd w tym momencie, spowoduje konieczność poprawki, czyli odlutowania całego modułu, co w warunkach domowych jest praktycznie niemożliwe.

Mając na uwadze powyższe można:

1. przesłać do mnie moduł radia HT-RA62 oraz nRF52840 ProMicro, a ja odeślę uzupełnioną/zmontowaną płytkę (poniżej lista elementów)
2. zamówić gotowy, uruchomiony i zmontowany moduł, pod poniżej umieszczonym linkiem (ostatnie egzemplarze, później tylko usługa montażu)

Lista elementów do zakupienia i przesłania do mnie, w celu montażu:
==========================================================================


- moduł nRF52840 ProMicro/ProMini 1 szt.
- moduł radia HT-RA62 1 szt.
- wyświetlacz OLED 0.96" (topologia pinów GND.VCC.SCL.SDA) (opcjonalnie)

Link do oferty Allegro:
=============================


Gotowy do pracy moduł, zmontowany, uruchomiony i przetestowany (ostatnie egzemplarze, później tylko usługa montażu) >>> https://allegrolokalnie.pl/oferta/mesht ... ruchomiony

Cena na Allegro zawiera wszystkie podatki i prowizje. Do każdej aukcji wystawiana jest faktura VAT.


Linki do zasobów, które mogą Cię również zainteresować:
============================================================


BM-NODE-MICRO v.1 - zasilanie i rozszerzenia >>> viewtopic.php?t=46
Moduł radiowy lora HT-RA62 - podłączanie anten zewnętrznych >>> viewtopic.php?t=48
Porównanie nRF52840 vs ESP32 >>> viewtopic.php?t=40
Nod modularny BM-NODE DIY v.1 >>> viewtopic.php?t=16
Nod modularny BM-NODE DIY v.2 >>> viewtopic.php?t=41
bikeman
Site Admin
Posty: 67
Rejestracja: pt gru 15, 2023 9:13 pm
Lokalizacja: SQ6B, QTH Wrocław

Re: Meshtastic NOD BM-NODE-MICRO DIY v.1 oraz v.1.1

Post autor: bikeman »

Aktualizacja powyższego artykułu: 2025-03-13 00:01
- Dodanie opisu wersji v.1.1 oraz zdjęć.
- Aktualizacja informacji dotyczących zamówień
Adam M meshtastic
Posty: 7
Rejestracja: śr mar 12, 2025 5:44 pm

Re: Meshtastic NOD BM-NODE-MICRO DIY v.1 oraz v.1.1

Post autor: Adam M meshtastic »

node micro dotarł :)
zabieram się za jakiś projekt micro obudowy tylko napotkałemna problem.
Moim zdaniem nifortunnie umieszczone gniazdo do bateri. jak wepnę złączkę to kable wystają za plytkę i w obudowie muszę zrobić mały odstęp na złączkę a to powoduje odsuniecie portu usb-c od obudowy :(
moim zdaniem port bateri mozna by wlutowac odwrocony o 180' ... albo zrezygnować z tej złączki i kabelki lutować do przygotowanych wiekszych padów ... jesli ma to byc node-MICRO .
pozdrawiam. Adam , Poznań
bikeman
Site Admin
Posty: 67
Rejestracja: pt gru 15, 2023 9:13 pm
Lokalizacja: SQ6B, QTH Wrocław

Re: Meshtastic NOD BM-NODE-MICRO DIY v.1 oraz v.1.1

Post autor: bikeman »

Adam M meshtastic pisze: ndz mar 16, 2025 2:05 pm node micro dotarł :)
zabieram się za jakiś projekt micro obudowy tylko napotkałemna problem.
Moim zdaniem nifortunnie umieszczone gniazdo do bateri. jak wepnę złączkę to kable wystają za plytkę i w obudowie muszę zrobić mały odstęp na złączkę a to powoduje odsuniecie portu usb-c od obudowy :(
moim zdaniem port bateri mozna by wlutowac odwrocony o 180' ... albo zrezygnować z tej złączki i kabelki lutować do przygotowanych wiekszych padów ... jesli ma to byc node-MICRO .
pozdrawiam. Adam , Poznań
Dziękuję za feedback. Słuszna uwaga. Skoryguję to w kolejnej wersji płytki. Przewody będą wychodzić raczej w prawo lub lewo, a nie w stronę modułu radiowego, bo wtedy wsuwanie lub wyciąganie wtyczki może być bardzo utrudnione.

W obecnej wersji można wylutować gniazdo, a przewody przylutować do padów gniazda, ew. przylutować zasilanie do pinów nRF-a, jak to miało miejsce w v.1. Może znajdziesz sposób na projekt z otworem na przewody wychodzące z kostki.
Adam M meshtastic
Posty: 7
Rejestracja: śr mar 12, 2025 5:44 pm

Re: Meshtastic NOD BM-NODE-MICRO DIY v.1 oraz v.1.1

Post autor: Adam M meshtastic »

pierwsze uruchomienie ... jakie jest hasło do sparowania BT ? ;) ... znalazłem 123456 .. :D
bikeman
Site Admin
Posty: 67
Rejestracja: pt gru 15, 2023 9:13 pm
Lokalizacja: SQ6B, QTH Wrocław

Re: Meshtastic NOD BM-NODE-MICRO DIY v.1 oraz v.1.1

Post autor: bikeman »

Adam M meshtastic pisze: pt kwie 04, 2025 9:48 am pierwsze uruchomienie ... jakie jest hasło do sparowania BT ? ;) ... znalazłem 123456 .. :D
Standardowe dla firmware Meshtastic w urządzeniach bez podłączonego wyświetlacza, czyli 123456 lub alternatywne 654321, stosowane w BM-NODE we wszystkich modelach. W przypadku, gdy zamontowany jest wyświetlacz, hasło do sparowania pojawia się na wyświetlaczu
