Informacje ogólne
==============================================================================
- NOD modularny Meshtastic to projekt pozwalający zbudować noda z "klocków", w postaci modułów dostępnych na popularnych platformach sprzedażowych, np Aliexpress, Allegro, Alibaba, itp.
- Obsługa mikrokontrolerów ESP32 oraz nRF52840
- Rozbudowana obsługa telemetrii: pomiar napięcia, prądu, ciśnienia, temperatury i wilgotności plus wyjście na dodatkowe sensory I2C
- Hardware noda kompatybilne ze wszystkimi liniami oficjalnego firmware dla konstrukcji DIY opartych na mikrokontrolerach ESP32 oraz nRF52840
- Do samodzielnego zbudowania noda, nie jest potrzebna specjalistyczna wiedza związana z elektroniką, ani tez specjalistyczne narzędzia. Wystarczy minimalny zestaw, składający się z lutownicy kolbowej (uziemionej) z cienkim grotem, spoiwo dobrej jakości.
- We własnym zakresie należy zaprogramować mikrokontroler główny oraz mikrokontroler sterujący (watchdog/restarter), które to czynności są opisane w Internecie, ale znajdą się również na tym forum w wątku dokumentacji dla konkretnych modułów używanych w projekcie >>> viewtopic.php?t=26.
- Głównym łącznikiem modułów noda jest uniwersalna płyta główna, o wymiarach 8x10cm, pozwalająca na dowolną konfigurację sprzętową, umożliwiającą pracę na wybranej częstotliwości 433MHz lub 868MHz, wybranie odpowiednich czujników telemetrii, przez włożenie odpowiednich modułów w wyznaczone miejsca, podłączenie anteny oraz podłączenie zasilania.
- W osobnym poście, znajdziesz przykładową (gruntownie przetestowaną) realizację obudowy na maszt lub ścianę wraz z kompletnym zasilaniem off-grid (aku, solar, kontroler solarny).
Dwie wersje płyty głównej
==============================================================================
- Dla każdego - płyta główna zawiera wszystkie elementy i gniazda. Należy tylko wlutować goldpiny do modułów, jeśli zostały kupione z dołączonymi osobno goldpinami. Najtrudniejszym zadaniem jest przylutowanie E22 do konwertera SMD to DIL, który to element występuje w sprzedaży tylko w wersji SMD, wersje 30S/33S w rastrze 2.54mm, wersja 22S w rastrze 1.27mm. Opis montażu znajdziesz w osobnym poście >>> viewtopic.php?t=21
- Dla zaawansowanych - tylko dwie "gołe" płytki PCB, konwerter E22 SMD to DIL oraz płytę główną, na które należy samodzielnie wlutować wszystkie elementy (w tym SMD) i gniazda. Jeśli nie masz praktyki w lutowaniu oraz odpowiedniego sprzętu, wykonanie poprawnego montażu może być trudne, mimo szczegółowych informacji w instrukcji >>> viewtopic.php?t=21.
Na końcu dokumentu pojawi się szczegółowa lista zakupowa. Instrukcje lutowania i montażu całości >>> viewtopic.php?t=21
Wygląd noda modularnego BM-NODE v.1 Meshtastic

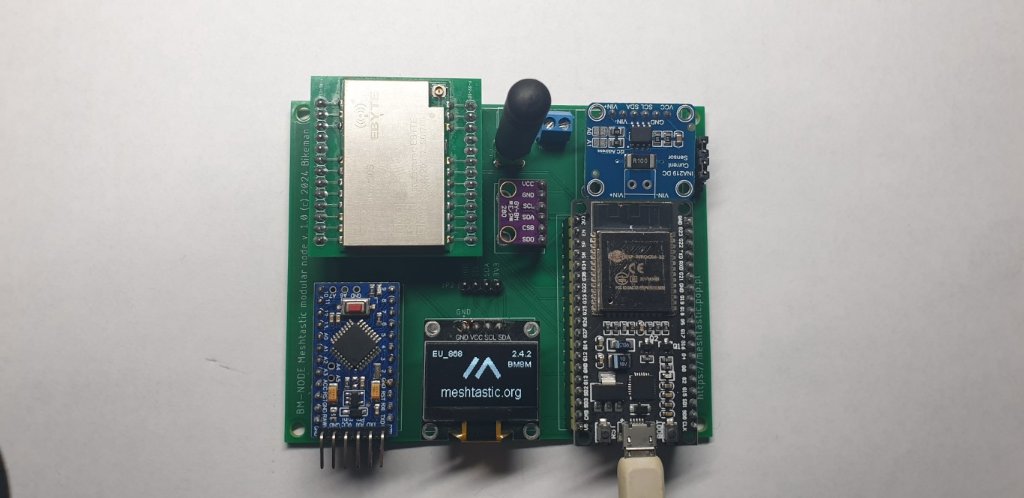

- Uruchomiona kompletna płyta główna z anteną wyprowadzoną przez gniazdo SMA
- 20241107_133507_s.jpg (66.24 KiB) Przejrzano 2246 razy

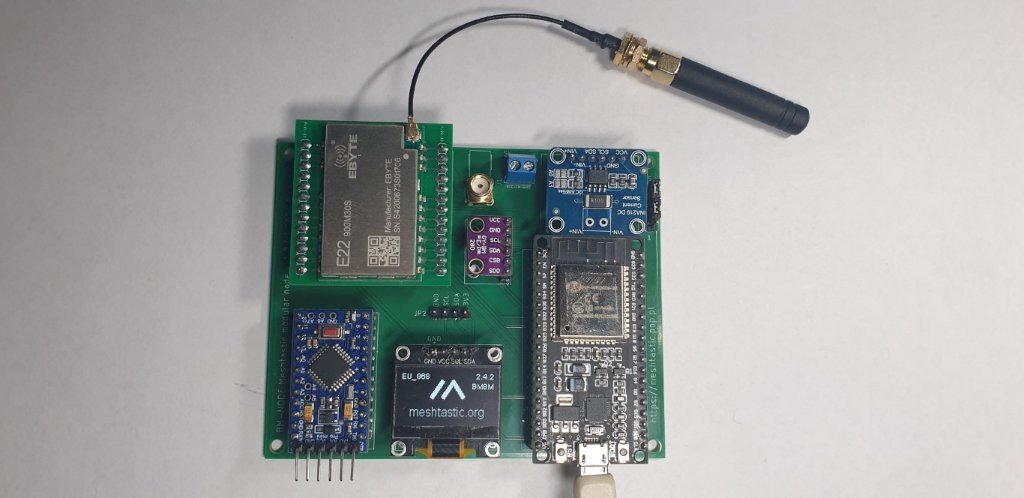

- Uruchomiona kompletna płyta główna z anteną wyprowadzoną przez gniazdo IPEX
- 20241107_133302_s.jpg (67.58 KiB) Przejrzano 2246 razy

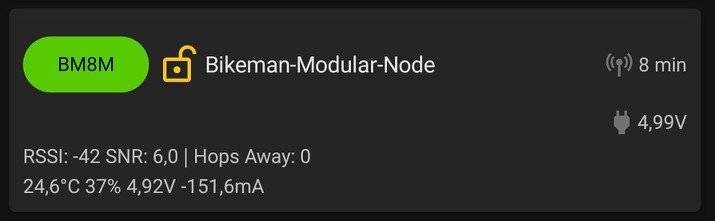

Po włożeniu wszystkich modułów w płytę główną i podaniu zasilania, w efekcie, na liście dostępnych nodów w okolicy, pojawia się taki, miły dla oka, obrazek. Zazwyczaj jest też informacja o ciśnieniu atmosferycznym, ale wersja aplikacji którą użyłem, nie chce tego pokazać...
- Efekt końcowy zmagań, widoczny w sieci
- 2024-11-04_191944.jpg (18.21 KiB) Przejrzano 2396 razy
Z jakich elementów składa się nasz nod, czyli lista zakupowa
==============================================================================
Lista elementów, które należy zdobyć, jest zależna od tego czy składamy wersję dla każdego, czy też wersję dla zaawansowanych.
- Lista elementów
- 20241107_133933_s.jpg (81.46 KiB) Przejrzano 2246 razy
- Płyta z włutowanymi elementami
- 20241107_133020_s.jpg (56.34 KiB) Przejrzano 2246 razy
więc np. na Aliexpress należy dokupić:
Zestaw minimalny:
- ESP32-WROOM-32 (38PIN) rozstaw DIL 25.5mm*, >>> przykład https://pl.aliexpress.com/item/1005007378122025.html
- ESP32-WROOM-32 38 PIN
- 20241107_145401_s.jpg (60.14 KiB) Przejrzano 2244 razy
- Alternatywnie można zamiast ESP32, w podstawkę włożyć nRF52840 ProMicro w wersji czarnej lub czerwonej, >>> przykład https://pl.aliexpress.com/item/1005001621678794.html
- Wybierając nRF62840 należy zakupić adapter/konwerter NRF2ESP, >>> https://allegrolokalnie.pl/oferta/mesht ... o-nrf52840
- Opis adaptera/konwertera znajduje się na tym forum, >>> viewtopic.php?t=39

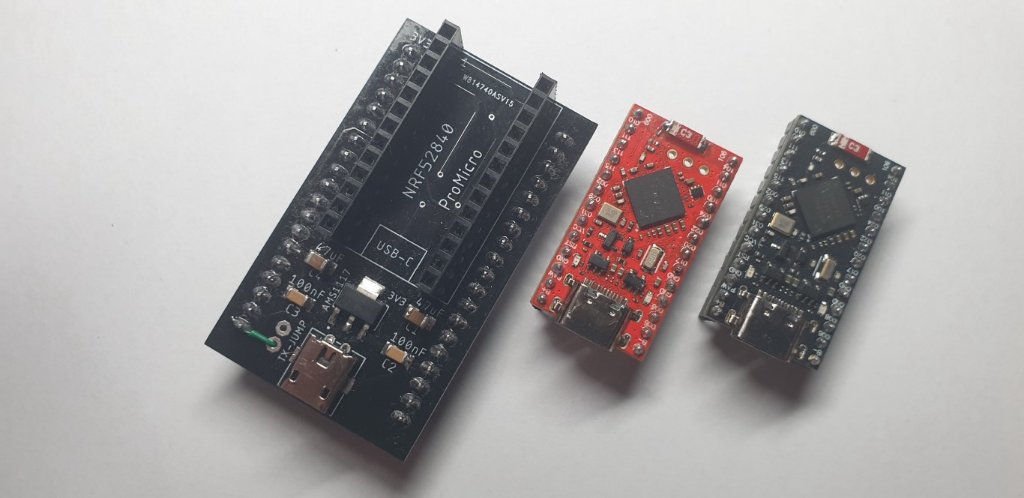

- Adapter/konwerter oraz nRF52840 w wersji czarnej i czerwonej
- nrf_plus_adapter_s.jpg (64.82 KiB) Przejrzano 645 razy
- E22 SMD - radio (foto poniżej) w wymaganej przez siebie częstotliwości 433/868MHz, wersji 22dbm, 30dbm lub 33dbm, opis znajdziesz tutaj >>> viewtopic.php?t=19. Konwerter SDM2DIL v.2 obsługuje moduły 22S, 30S oraz 33S, >>> przykład https://pl.aliexpress.com/item/1005007202936287.html

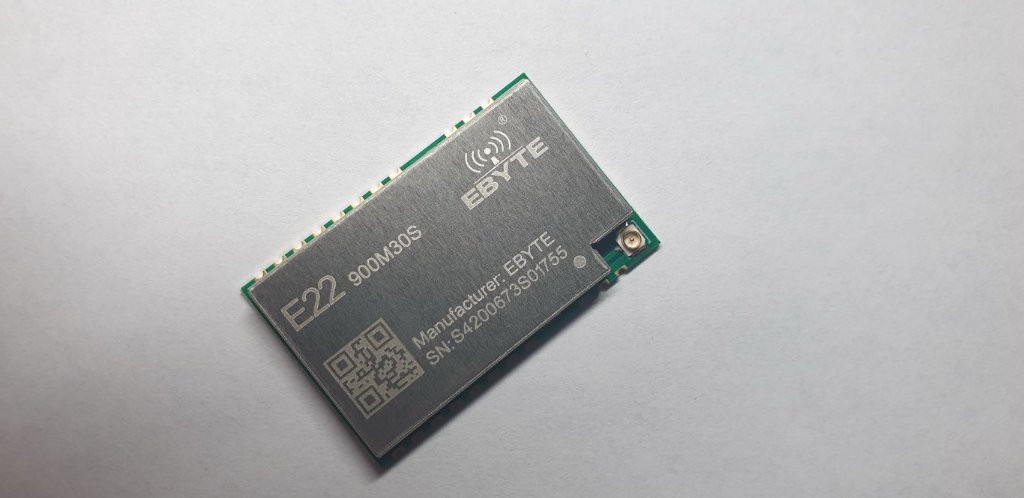

- Moduł SMD E22 wymagający konwertera SMD2DIL
- 20241107_132833_s.jpg (57.3 KiB) Przejrzano 2246 razy

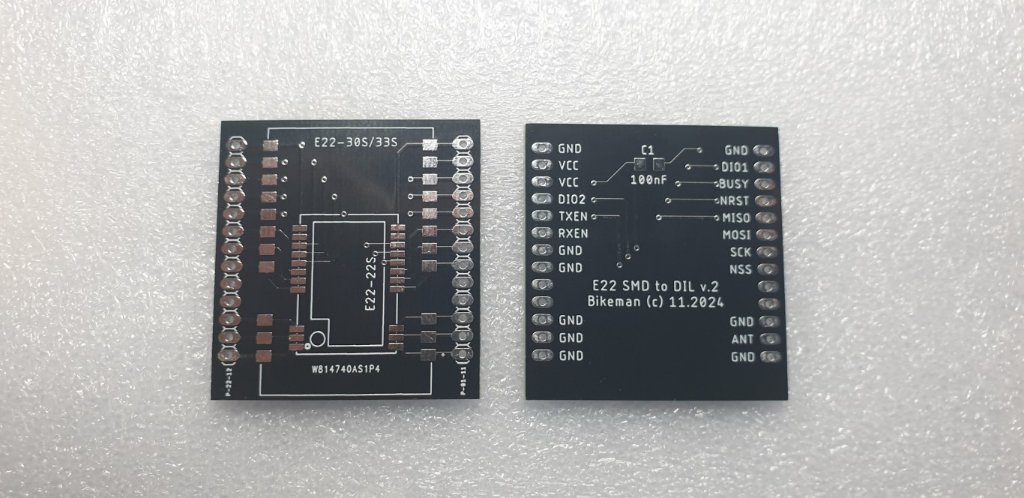

- Konwerter E22 SMD2DIL 22S/30S/33S
- 20241113_160300_s.jpg (102.23 KiB) Przejrzano 1988 razy
- pigtail IPEX-SMA 10-20cm, jeśli będziesz podłączać antenę przez IPEX (pomiń, jeśli antena będzie na wbudowanym gnieździe)
- antena 5cm dla wybranego przez Ciebie pasma 433/868MHz
- Arduino Mini Pro - to jest moduł restartera, zapobiegający ewentualnym zwisom noda. To się nie zdarza, ale w przypadku nodów bezdozorowych konieczność, a w przypadku każdego noda dobra profilaktyka.
- INA219 - moduł pomiaru prądu i napięcia
- BME280- moduł pomiaru temperatury, wilgotności i ciśnienia

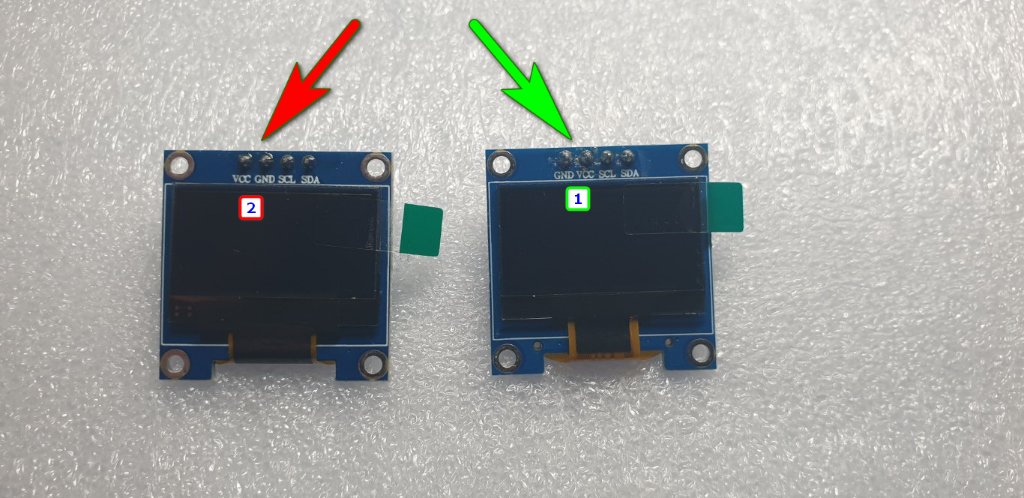

- OLED 0.96'' - wyświetlacz OLED. Na płycie zmieści się również wersja 1.3''. Przy zakupie należy zwrócić uwagę na topologię pinów. Poprawna jest GND, VCC, SCL, SDA. Jak na poniższym obrazku: właściwy [1] i niewłaściwy [2].
- OLED - niewłaściwy i właściwy model
- 20241116_215705_s.jpg (105.6 KiB) Przejrzano 1926 razy
w celu diagnostyki, a nie o pogodzie
Od pomiarów pogody mamy znacznie doskonalsze stacje pogodowe
Zatem instalowanie czujników na zewnątrz, wydaje sie dość dyskusyjną praktyką, jednak stosowaną przez niektórych konstruktorów.
W przypadku wersji dla zaawansowanych, otrzymujemy gołą płytę główną + konwerter SMD2DIL
- Płyta główna + konwerter do samodzielnego montażu
- 20241107_134109_s.jpg (63.29 KiB) Przejrzano 2246 razy
- gniazdo goldpin 19 pin x2
- gniazdo goldpin 13 pin x2
- gniazdo goldpin 12 pin x2
- gniazdo goldpin 6 pin x2
- listwa goldpin 5 pin x1
- listwa goldpin 4 pin x2
- kondensator SMD 100nF 1206 x3
- rezystor SMD 100k 1206 x 1
- rezystor SMD 10k 1206 x 1
- rezystor SMD 1k 1206 x 1
- gniazdo SMA (proste, albo kątowe)
- zacisk zasilania KF350
- zworki goldpin x 2
Jak kupowac dużo taniej na Aliexpress znajdziesz >>> viewtopic.php?t=20
-------------------------------------------------------------------------------------------------------------------------------
W osobnym poście, w tym dziale znajduje się instrukcja montażu i lutowania
wersji "Dla każdego" oraz "Dla zaawansowanych" >>> viewtopic.php?t=21
-------------------------------------------------------------------------------------------------------------------------------
Jak zdobyć płytę główną BM-NODE i konwerter SMD2DIL?
==============================================================================
Jeśli interesuje Cię zakup, przeczytaj poniższe informacje.
Elementy zestawu sprzedawane są na fakturę VAT, bezpiecznie przez Allegro,
wiec ceny zawierają wszelkie podatki i prowizje.
Zakupy przez Allegro:
==============================
Wyczerpana została pula płyt v.1. Obecnie dostępna jest już wyłącznie wersja BM-NODE v.2 >>> viewtopic.php?t=41
- tylko PCB konwerter SMD2DIL v.2 (obsługujący 22S/30S/33S) >>>https://allegrolokalnie.pl/oferta/mesht ... werter-e22
- konwerter/adapter NRF2ESP >>>https://allegrolokalnie.pl/oferta/mesht ... o-nrf52840
email: slawek.bikeman@outlook.com
telefon: 781215785
fb-messenger: slawek.bikeman
