1. Podłączanie ogniwa (bateria, akumulator)
==============================================
Do noda BM-NODE-MICRO v.1 można podłączyć dowolną baterię Li-On/Li-Po o napięciu znamionowym 3.7V, wyposażoną w moduł zabezpieczający BMS. Ogniwo powinno być podłączone przez włącznik. Należy zachować szczególną uwagę przy lutowaniu przewodów, aby nie dokonać zwarcia do pinów sąsiadujących i przede wszystkim zachować właściwą polaryzację biegunów baterii i pinów modułu nRF52840. Odwrotne podłączenie = uwalenie noda. Czyli podłączamy "minus" ogniwa do "B-" modułu oraz "plus" ogniwa do "B+" modułu. Oznaczenie biegunów ogniwa jest standardowe: czerwony przewód to "plus", czarny to "minus". Jeśli z ogniwa wychodzą inne przewody, np. żółty, należy je zaizolować i nie podłączać. Piny do podłączenia ogniwa pokazuje poniższe zdjęcie.

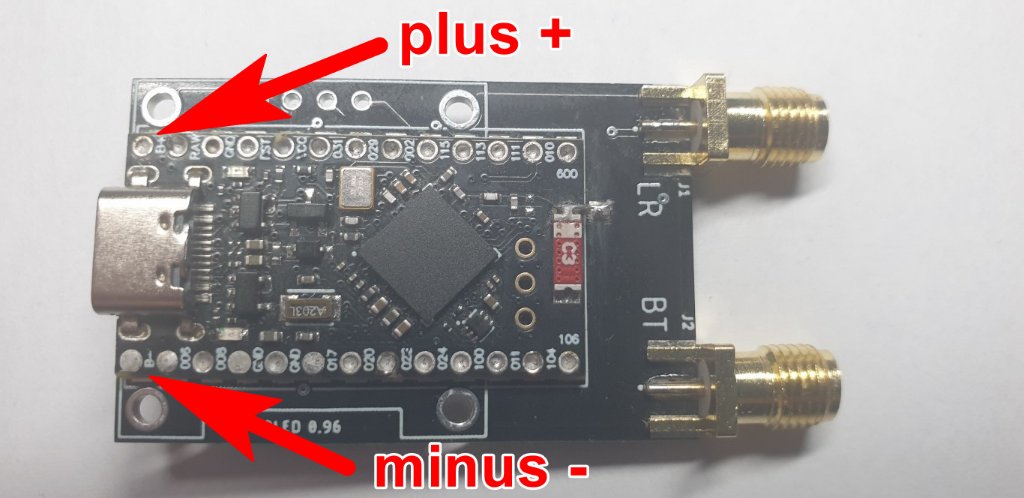

- Podłączanie ogniwa do BM-NODE-MICRO
- 20250227_113831_s1.jpg (77.57 KiB) Przejrzano 340 razy
2. Modyfikacja systemu antenowego Bluetooth
======================================================
Domyślnie wbudowana antena PCB nie jest usuwana z płytki i do wyjścia antenowego podłączane jest jednocześnie gniazdo SMA BT. Zgodnie z zasadami powinna być używana jedna antena, albo wewnętrzna PCB [1], albo antena wkręcona w gniazdo SMA BT [3]. Przeprowadzone testy terenowe nie wykazały żadnej różnicy zasięgu, przy jednoczesnym podłączeniu obu anten. Jednak, jeśli chcesz dokonać zmian, możesz używać tylko anteny wewnętrznej PCB [1], odlutowując połączenie [2], wskazane na poniższym obrazku lub pozostawić połączenie [2] i wylutować antenę PCB [1], używając wtedy tylko anteny SMA BT [3].

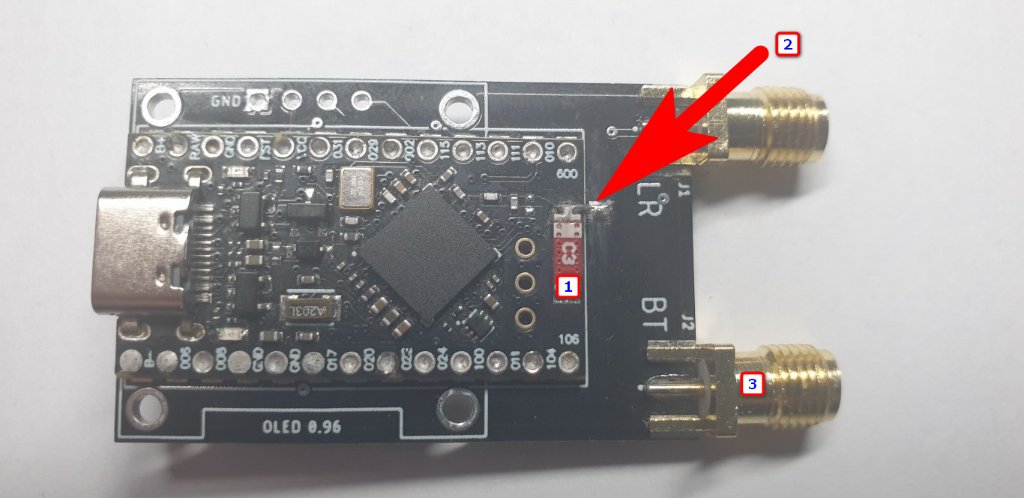

- Modyfikacja Bluetooth w BM-NODE-MICRO v.1
- 20250227_113831_s2.jpg (71 KiB) Przejrzano 340 razy
3. Rozszerzenie magistrali I2C w celu podłączenia modułów telemetrii i innych modułów I2C
===================================================================================================
BM-NODE-MICRO v.1 może bez problemu obsługiwać czujniki telemetrii i inne moduły zewnętrzne, jak jego większy brat modularny BM-NODE. Zamiast ekranu OLED należy wlutować 4-pinowe gniazdo DUPONT i 4-przewodową linią podłączyć extender I2C, do którego już bez problemu można podłączyć, ekran OLED, pomiar prądu i napięcia INA219, pomiar temperatury, wilgotności i ciśnienia BME280 lub inne moduły obsługiwane przez firmware. Pamiętaj! Moduły muszą pracować na napięciu 3.3V. Poniżej poglądowy obrazek takiej modyfikacji.

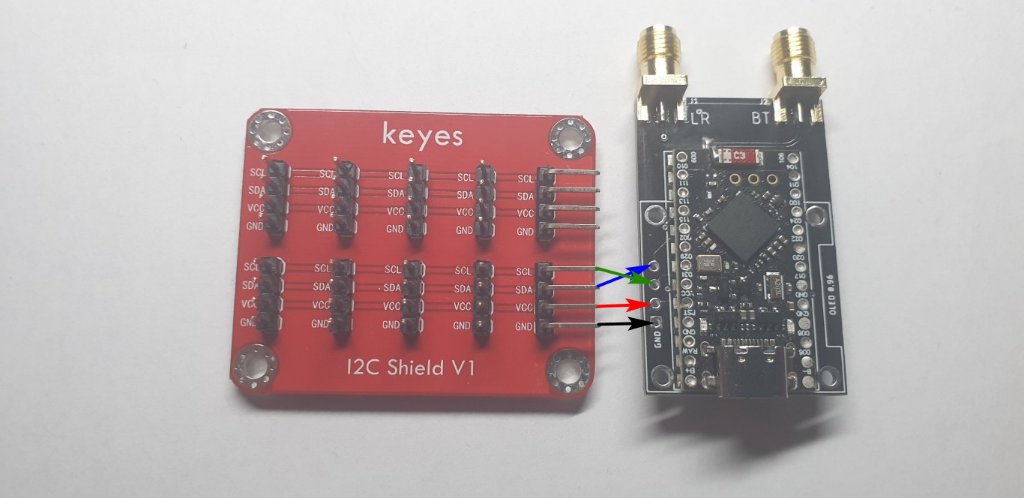

- Rozszerzenie magistrali I2C w BM-NODE
- 20250227_114202_s1.jpg (61.68 KiB) Przejrzano 340 razy
