Znalezienie w warunkach miejskich, odcinka pomiarowego ~200m, w takim miejscu, aby nie było przeszkód i spacerowicze nie wprowadzali ewentualnych zakłóceń, wbrew pozorom, nie jest proste. Na szczęście poszukiwania zakończyły się sukcesem i znalazłem 160m płaski prosty odcinek. Expierdy pejsbukowe
poddawały pod wątpliwość 60m osiągi na zwykłym kilkucentymetrowym patyku BT. Wspominałem o testach z anteną Yagi na 120m. Niestety nie zrobiłem odpowiedniej dokumentacji z testów 120m. Ale co ma wisieć nie utonie. Postanowiłem przetestować świeży nabytek sprowadzony od majfriendów, który jest reklamowany, jako 18dbi. 18dbi to mrzonka, ale byłem ciekawy osiągów tego sprzętu za 15PLN. Miło mnie zaskoczył SWR bliski jedności na częstotliwości roboczej. Głównym powodem przeprowadzenia testu, było ustalenie maksymalnej odległości, na której można dokonać skutecznego upgrade BM-NODE-MICRO i każdego innego, opartego na nrf52840.
Sprzęt użyty do testów:
===============================
1. BM-NODE-MICRO v.2 >>> viewtopic.php?t=44
2. Antena panelowa 2.4GHz Bluetooth 9x6cm, wg majfriendów 18dbi, SWR 1-1.2, wyjątkowo dobrze zestrojona na pasmo Bluetooth >>> https://pl.aliexpress.com/item/1005004841437038.html
3. Antena LoRa 868Mhz
4. Obudowa BM-NODE-MICRO (made by Franek)
5. Zasilanie noda przez USB-C - moduł UPS 1x18650
5. Stojak
6. Telefon Samsung Galaxy S9 z Bluetooth
Warunki przeprowadzenia testu:
===============================
1. Prosty odcinek 160m bez przeszkód (ludzie, drzewa, krzewy, wzniesienia)
2. Antena BT umieszczona około 120 cm nad gruntem
3. Smartfon trzymany w ręku w normalnej pozycji na wysokości 120cm nad gruntem
4. Odległość antena BT - smartfon: 157m
5. Test upgrade firmware przeprowadzony trzykrotnie - zakończony sukcesem za każdym razem
Dokumentacja fotograficzna:
===============================

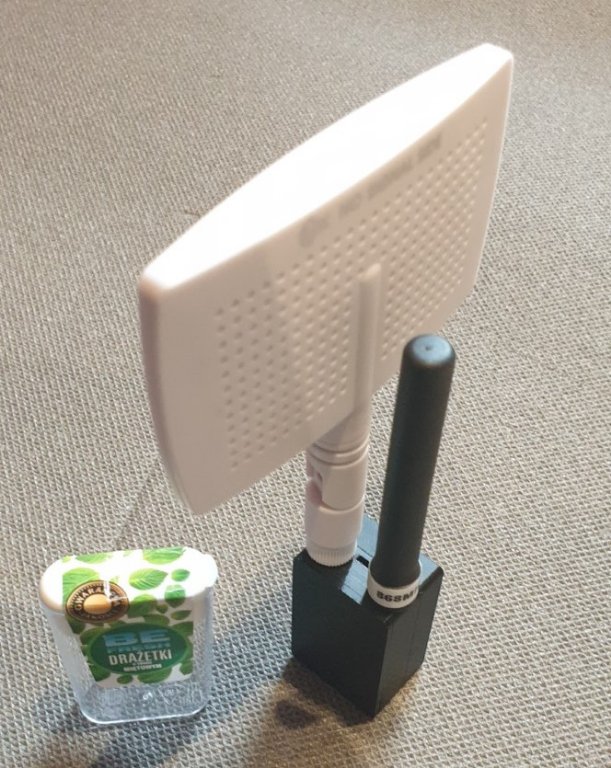

- Zestaw anten z BM-NODE-MICRO v.2
- 20250330_135310_s.jpg (110.89 KiB) Przejrzano 306 razy

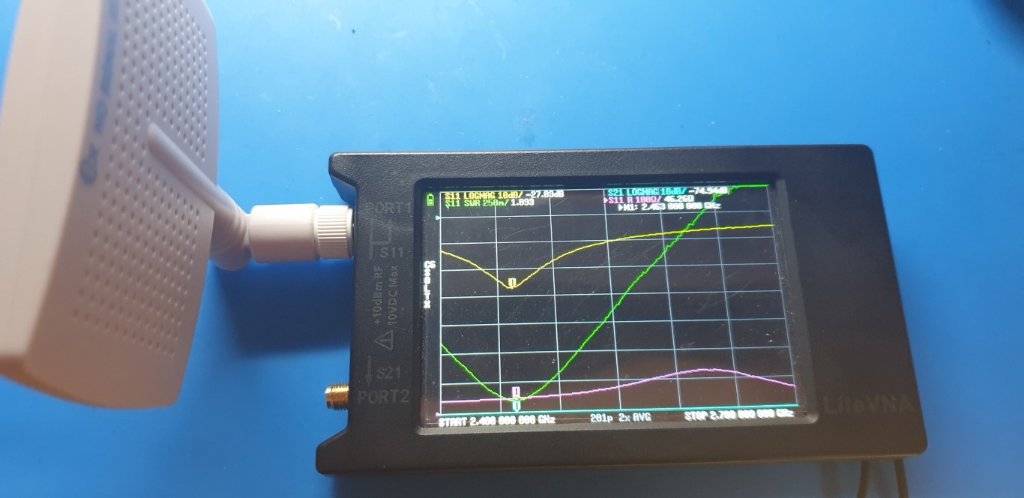

- Pomiary parametrów anteny BT - LiteVNA
- 20250330_151915_s.jpg (57.31 KiB) Przejrzano 306 razy

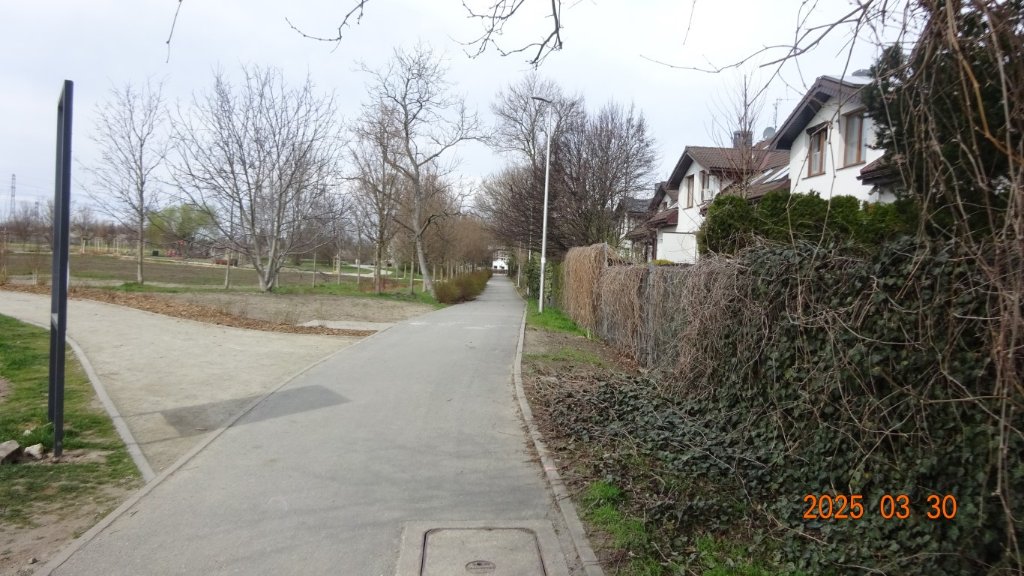

- Widok całego odcinka pomiarowego
- DSC03511_s.JPG (146.28 KiB) Przejrzano 306 razy
- Mapa odcinak pomiarowego 157m
- mapa_zasiegu_s.jpg (186.31 KiB) Przejrzano 306 razy

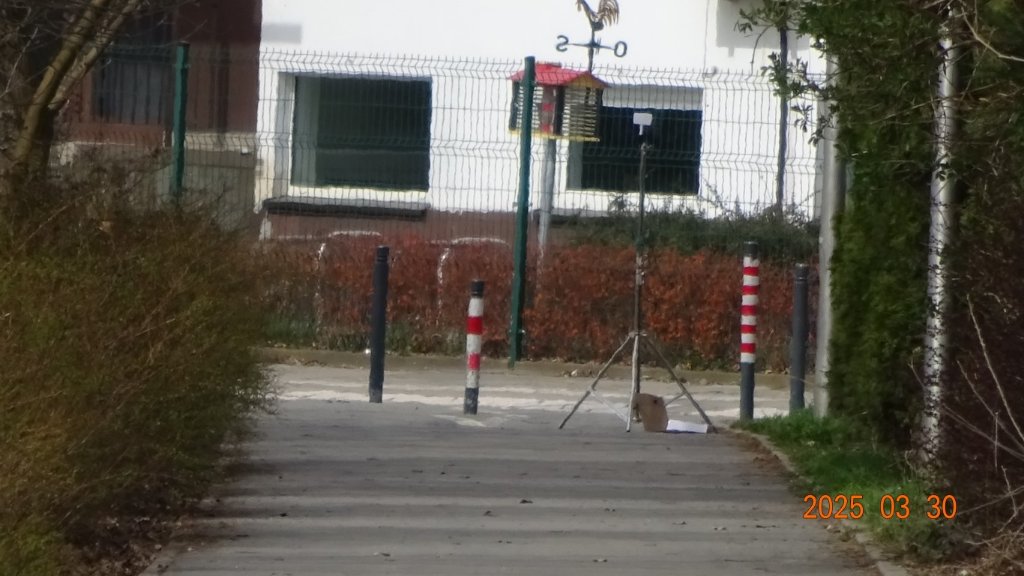

- Widok anteny na końcu odcinka pomiarowego (x20)
- DSC03516_s.JPG (104.35 KiB) Przejrzano 306 razy

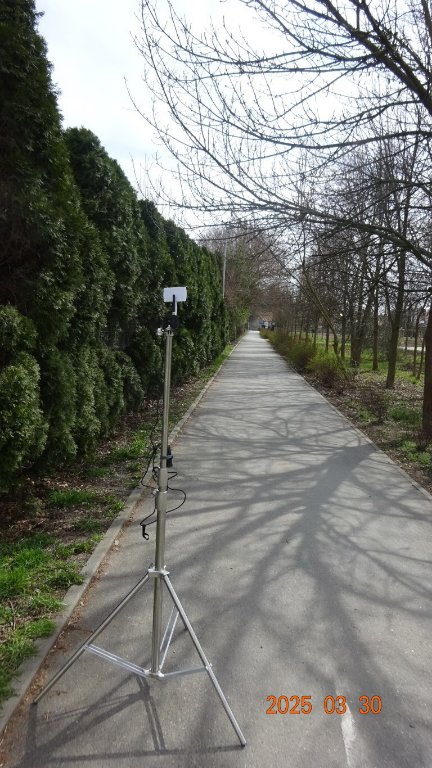

- Widok odcinka pomiarowego od strony anteny 157m
- DSC03520_s.JPG (103.13 KiB) Przejrzano 306 razy

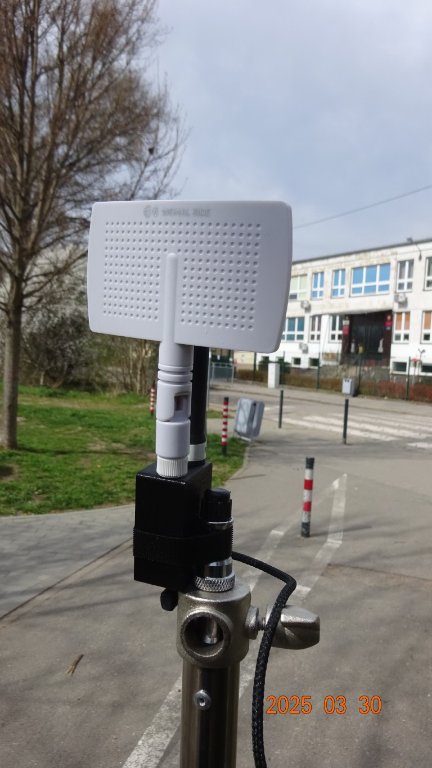

- Sposób montażu noda
- DSC03521_s.JPG (79.19 KiB) Przejrzano 306 razy

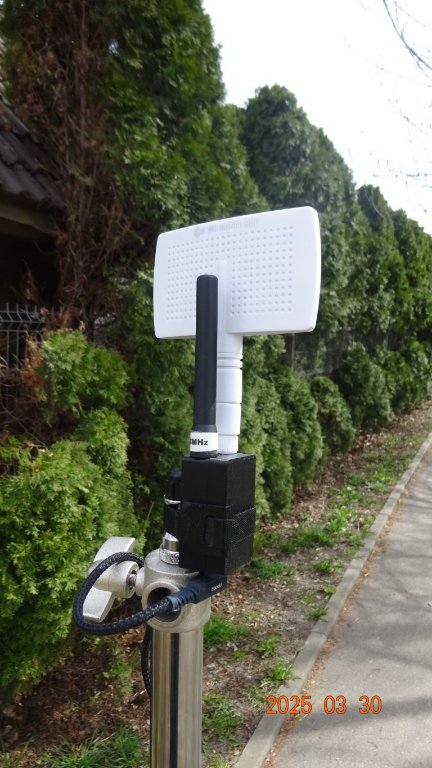

- Sposób montażu noda
- DSC03522_s.JPG (59 KiB) Przejrzano 306 razy

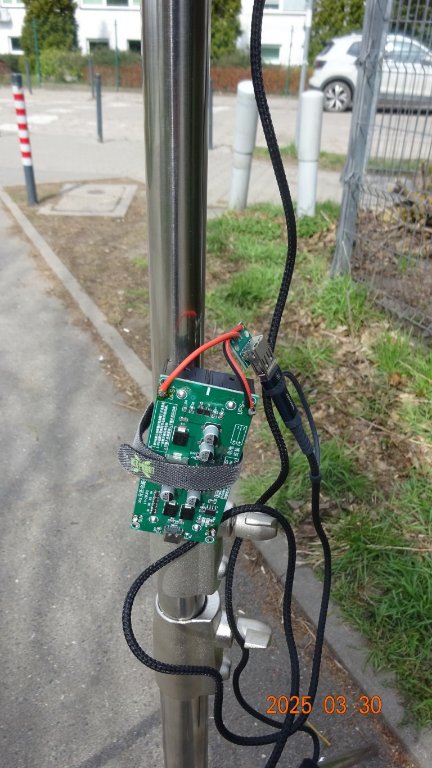

- "Zasilanie" ;-)
- DSC03523_s.JPG (82.8 KiB) Przejrzano 306 razy

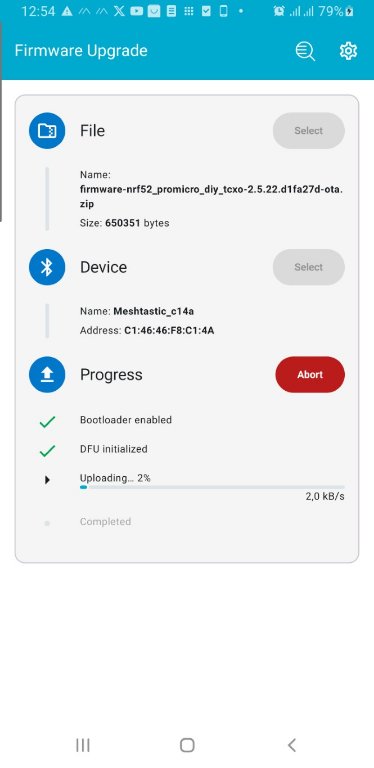

- Screen z upgrade firmware BM-NODE-MICRO v.2
- Screenshot_20250330-125420_DFU_s.jpg (26.82 KiB) Przejrzano 306 razy

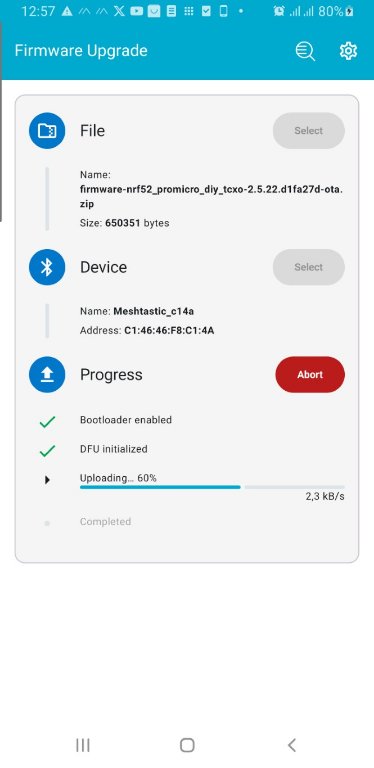

- Screen z upgrade firmware - w trakcie
- Screenshot_20250330-125705_DFU_s.jpg (27.29 KiB) Przejrzano 306 razy

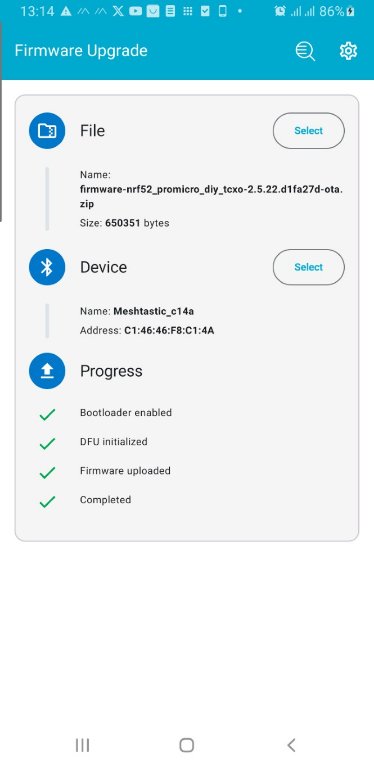

- Screen z upgrade firmware - sukces !!!
- Screenshot_20250330-131430_DFU_s.jpg (26.07 KiB) Przejrzano 306 razy
