Moduł HT-RA62 jest często wykorzystywany w amatorskich konstrukcjach DIY Meshtastic. Moduł nie oferuje wprawdzie dużej mocy (+20dbm), nie jest również zbyt czuły (-135dbm), mimo to jest chętnie wykorzystywany ze względu na mały rozmiar i nieduży pobór prądu oraz stabilną pracę.
Moduł ma standardowo wyprowadzony sygnał radiowy lora RF do wbudowanego gniazda IPEX i to gniazdo wykorzystywane jest w większości konstrukcji nodów do podłączenia anteny. Istnieje jednak możliwość wyprowadzenia sygnału do dowolnego gniazda zewnętrznego, na przykład SMA. Podłączenie anteny przez gniazdo SMA.
Zgodnie z dokumentacją sygnał do gniazda zewnętrznego powinien być wyprowadzony na pin oznakowany na module, jako ANT. Jak na poniższym obrazku:

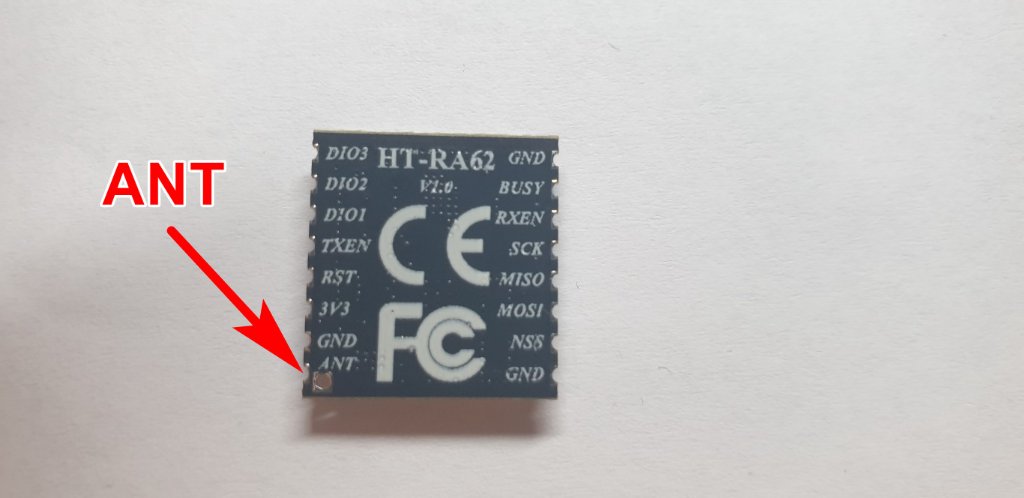

- Lokalizacja pinu ANT
- 20250304_155205_s_a.jpg (52.3 KiB) Przejrzano 222 razy
Zwrócił na to uwagę kolega Franek 'nevvman' SP5FRA.
Korekta umożliwiająca uzyskanie sygnału na SMA, jest banalna, choć wymagająca sporej precyzji i wprawy w posługiwaniu się lutownicą. Można przelutować rezystor lub dokonać zworki mostkującej sygnał. Prawidłowo sygnał powinien pojawiać się na w miejscach [1,2] (IPEX) albo [3,4] (PIN), jak na poniższym obrazku (powiększenie x1000).

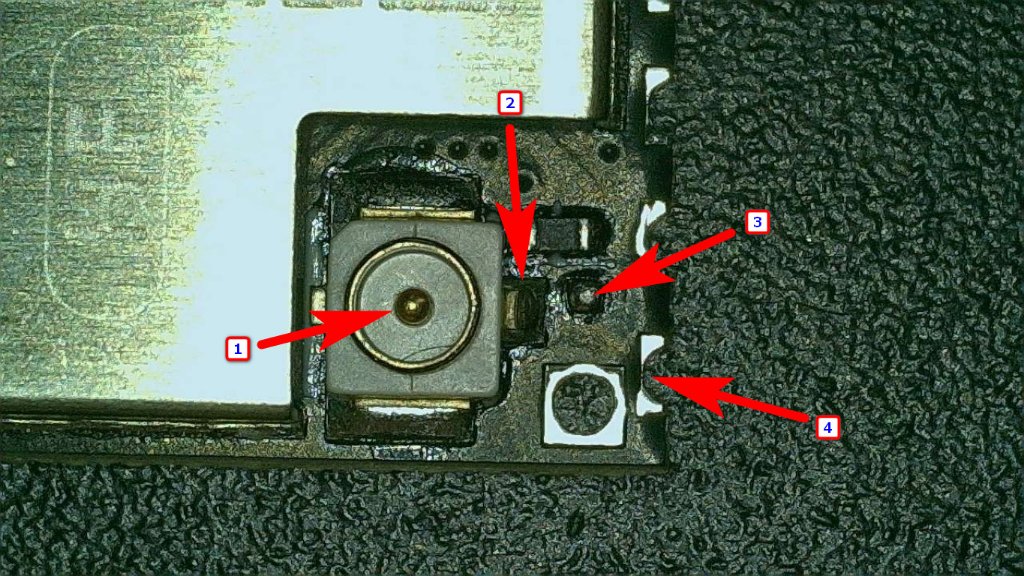

- Lokalizacja ścieżek RF
- WIN_20250304_14_16_56_Pro_s_a.jpg (198.1 KiB) Przejrzano 222 razy
Aby doprowadzić sygnał do pinu [4] i w konsekwencji na gniazdo SMA, bez zmiany pozycji bardzo małego rezystora, należy wykonać zworkę pomiędzy polami [2-3], jak na rysunku poniżej (powiększenie x1000). Jest to obarczone pewną stratą, jeśli jednak chcesz używać zamiennie IPEX/SMA bez ciągłej zmiany pozycji rezystora, zworka załatwia sprawę.

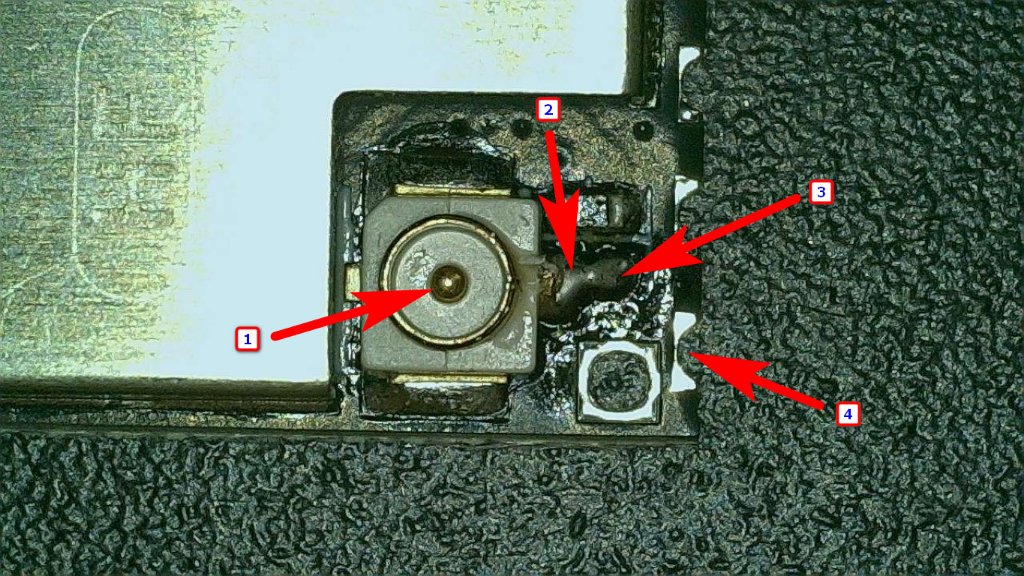

- Wygląd po dokonaniu korekty ścieżek RF
- WIN_20250304_14_22_33_Pro_s_b.jpg (201.13 KiB) Przejrzano 222 razy
Po tej operacji sygnał będzie dostępny zarówno na IPEX, jak i SMA.
Osoby, które planują zamówić lub zamówiły kompletnego noda BM-NODE-MICRO lub przesłały radio HT-RA62 + nRF52840 do montażu na PCB BM-NODE-MICRO, proszę po zamówieniu o informację, na temat oczekiwanej konfiguracji wyjścia sygnału: podłączony tylko IPEX, tylko SMA lub IPEX+SMA.
