Aby uruchomić noda modularnego BM-NODE z modułem nRF52450 ProMicro należy wykonać kilka niezbędnych, ale na szczęście prostych czynności.
Poniżej znajdziesz listę. Jeśli wykonasz czynności wg opisanej kolejności, musi zadziałać
Do dzieła!Przygotowanie modułu nRF52740 i wgranie firmware przez USB
=============================================================
1. Podłącz moduł nRF52840 kablem USB-C do komputera
2. Przejdź do trybu DFU w module.
- W przypadku wgrywania do "luźnego" modułu: Zewrzyj na chwilę piny GND i RST na module, 2x w krótkim czasie, do skutku. Wejście w tryb DFU potwierdza powolne zapalanie i gaśnięcie diody znajdującej się koło pinu RST.

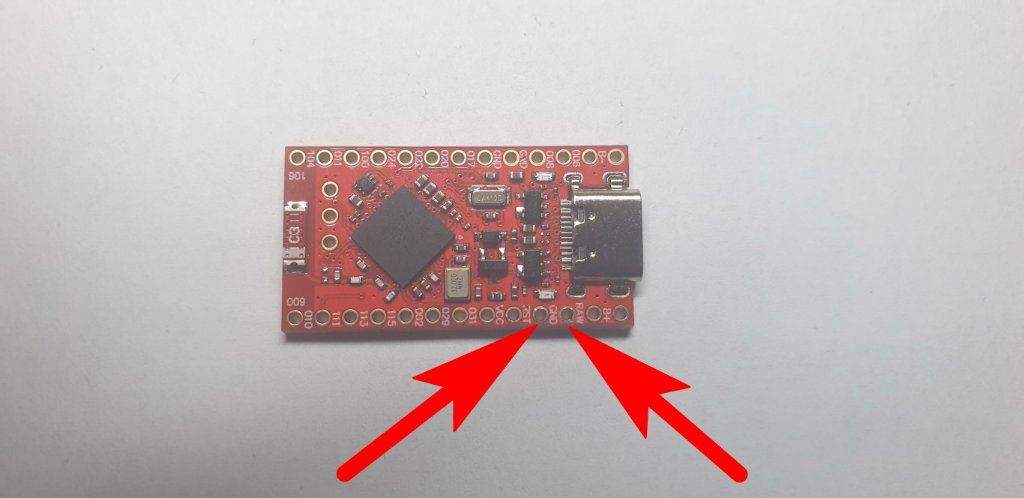

- Wejście w DFU - moduł ProMicro
- 20250227_104744_s.jpg (50 KiB) Przejrzano 422 razy
- W przypadku wgrywania do BM-NODE-MICRO v.1: Naciśnij przycisk reset 2x w krótkim czasie, do skutku. Wejście w tryb DFU potwierdza powolne zapalanie i gaśnięcie diody znajdującej się koło pinu RST (po drugiej stronie noda).

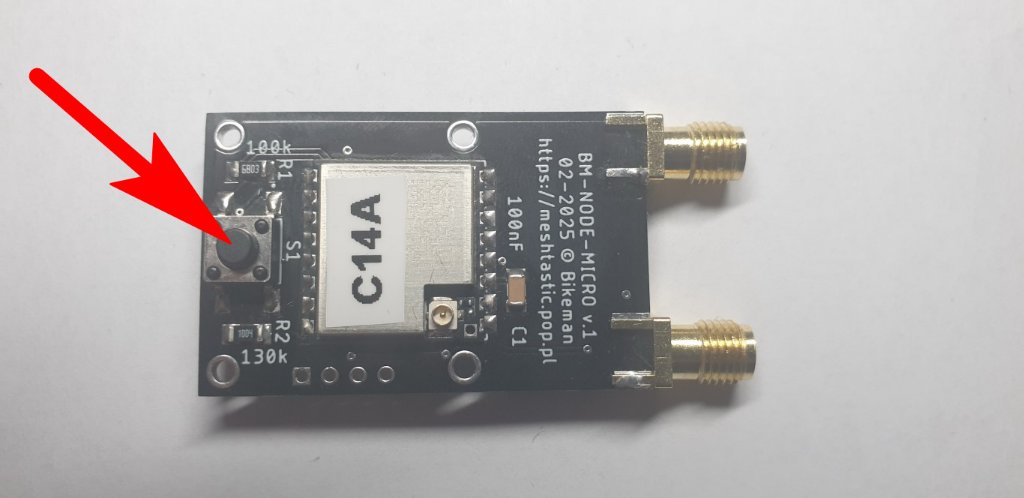

- Wejście w DFU - BM-NODE-MICRO v.1
- 20250227_104734_s.jpg (51.34 KiB) Przejrzano 422 razy
3. Powinien pojawić się na liście dysków w komputerze dysk, pod kolejną literą i nazwą NICENANO.

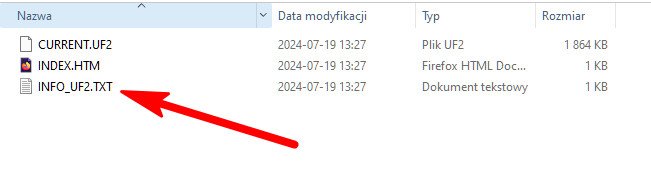

- Plik z numerem wersji
- wersja bootlooadera.jpg (16.58 KiB) Przejrzano 706 razy
4. Wejdź na dysk NICENANO i wyświetl za pomocą notatnika zawartość pliku Info_uf2.txt.
Pamiętaj, że po każdym skopiowaniu piliku na dysk NICENANO, należy ponownie uruchomić tryb DFU.
Jeśli wersja bootloadera jest niższa niż 0.9.2,
4.1. ściągnij plik HEX >>> download/nice_nano_bootloader-0.9.2_s140_6.1.1.hex i skopiuj na dysk NICENANO
4.2. ściągnij bootloader 0.9.2 w formacie uf2 >>> download/update-nice_nano_bootloader-0.9.2_nosd.uf2 i skopiuj na dysk NICENANO.
4.3. ściągnij bootloader 0.9.2 w formacie uf2 >>> download/update-nice_nano_bootloader-0.9.2-fix_nosd.uf2 i skopiuj na dysk NICENANO.
4.4. Po skopiowaniu trzech powyższych plików w podanej kolejności, przejdź ponownie do punktu 2. i sprawdź czy wersja bootloadera została zmieniona. Jeśli tak, przejdź do punktu kolejnego.
Link do wszelkich wersji bootloadera >>> https://github.com/adafruit/Adafruit_nR ... r/releases

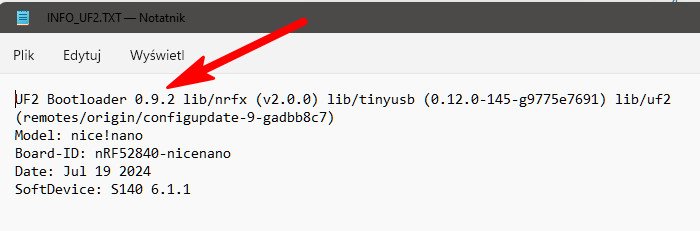

- Numer wersji bootloadera
- bootloader.jpg (26.79 KiB) Przejrzano 706 razy
5. Ściągnij najnowsze firmware OTA w wersji beta firmware-nrf52840-x.x.xxx.xxxxxxx.zip
Opis >>> https://meshtastic.org/docs/getting-sta ... nrf52/ota/
Repozytorium >>> https://github.com/meshtastic/firmware/releases
6. Wypakuj ze ściągniętego archiwum plik firmware-nrf52_promicro_diy_tcxo-x.x.xxx.xxxxxxx.uf2
7. Wejdź w tryb DFU
8. Skopiuj plik firmware-nrf52_promicro_diy_tcxo-x.x.xxx.xxxxxxx.uf2 na dysk NICENANO
9. Po uploadzie poczekaj kilkanaście sekund, aż zgaśnie stale świecąca czerwona dioda.
10. Moduł jest gotowy do konfiguracji noda.
Podłącz się do noda apką i wgraj konfigurację wstępną dostępną tutaj >>> download/device_profile-starter.cfg

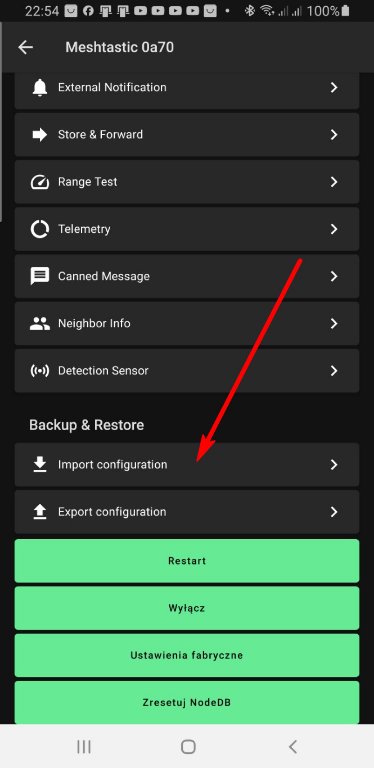

- Import konfiguracji wstępnej
- Screenshot_20250215-225408_Meshtastic_s_.jpg (37.45 KiB) Przejrzano 706 razy
Wgrywanie firmware przez Bluetooth OTA (Over The Air)
=============================================================
W przypadku gdy nod jest umieszczony w trudnodostępnym miejscu, możliwe jest zdalne wgranie nowego firmware przez Bluetooth. Można zaktualizować noda np z ulicy, bez wchodzenia na dach.
1. Będąc w zasięgu noda, do 10-50m w zależności od systemu antenowego i widoczności,
2. Wybierz "brak połączenia w apce Meshtastic"
3. Usuń z listy urządzeń BT wszelkie połączenia do tego noda,
4. Zamknij aplikację Meshtastic
5. Uruchom aplikację DFU, zainstalowaną ze sklepu Play

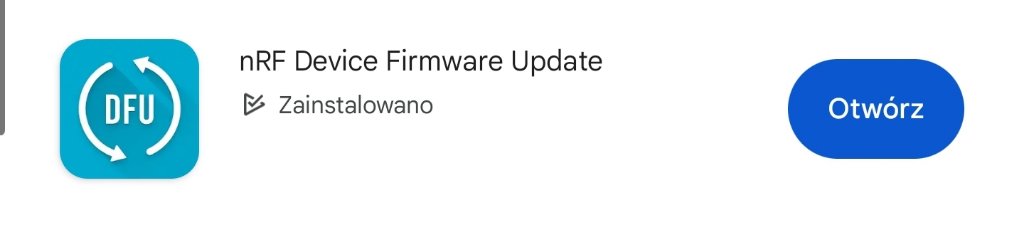

- DFU w sklepie Play
- DFU_Google Play Store.jpg (19.3 KiB) Przejrzano 706 razy
3. W ustawienia apki ustaw:
- Number of packet: 5
- Force scanning: zaznacz
4. File: wybierz plik [1] w wersji OTA, ze ściągniętego poprzednio archiwum firmware-nrf52_promicro_diy_tcxo-x.x.xxx.xxxxxxx-ota.zip
5. Device: wybierz z listy [2] noda, którego chcesz upgradować
6. Progress: naciśnij Start [3]

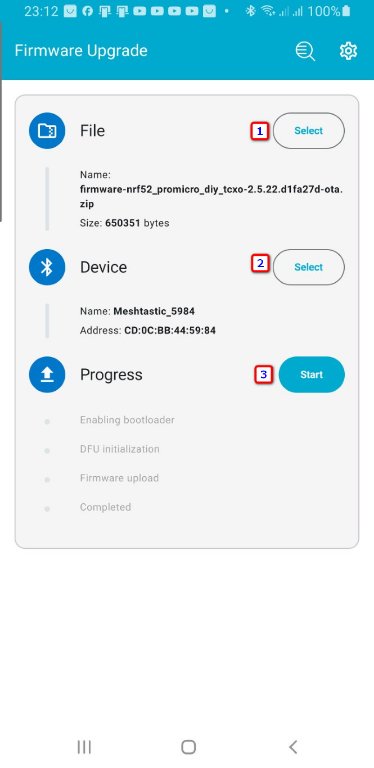

- Wybór pliku oraz urządzenia
- Screenshot_20250215-231209_DFU_s.jpg (27.57 KiB) Przejrzano 706 razy
7. Podaj pin do BT dla tego noda. Jeśli nie został zmieniony, jest domyślny 123456 lub podany na wyświetlaczu
8. Czas trwania aktualizacji, zależy od szybkości transferu, średnio 4-6 minut

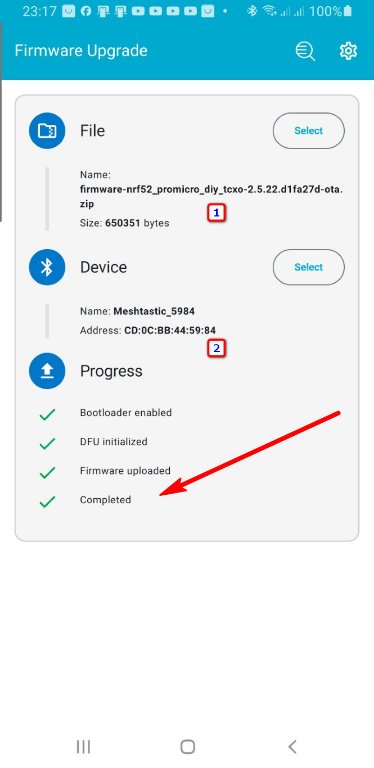

- Proces ukończony pomyślnie
- Screenshot_20250215-231800_DFU_s.jpg (29.21 KiB) Przejrzano 706 razy
9. Po ukończeniu transferu, nod jest gotowy do pracy.
Możliwe problemy:
10. Po naciśnięciu Start, po procesie Enabling bootloader, nastąpiło przerwanie procesu DFU initialization oraz kolejnych

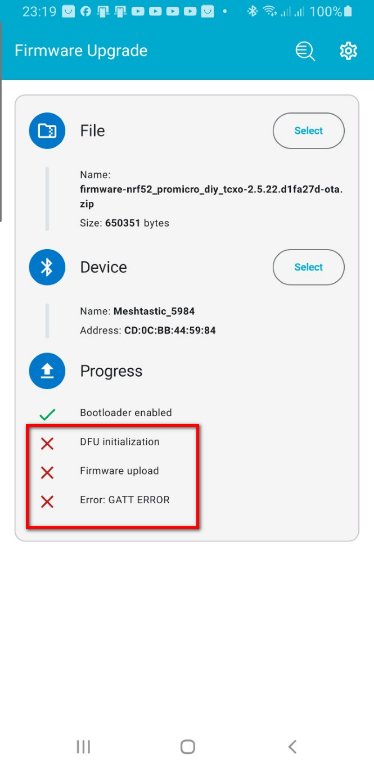

- Błąd aktualizacji
- Screenshot_20250215-231954_DFU_s.jpg (29.37 KiB) Przejrzano 706 razy
11. Device: z listy urządzeń BT wybierz AdaDFU

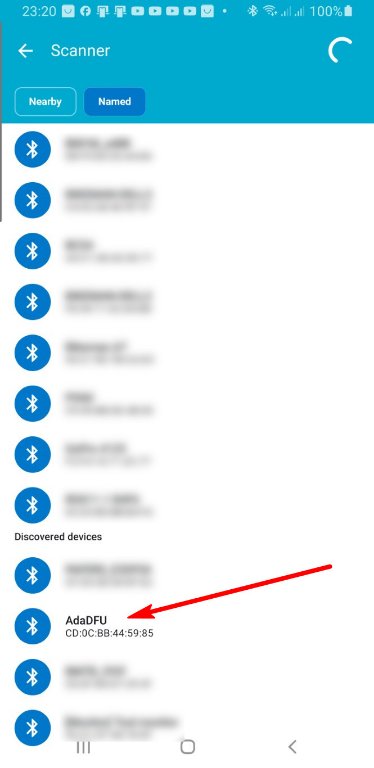

- AdaDFU na liście widocznych urządzeń BT
- Screenshot_20250215-232015_DFU_s.jpg (28.26 KiB) Przejrzano 706 razy

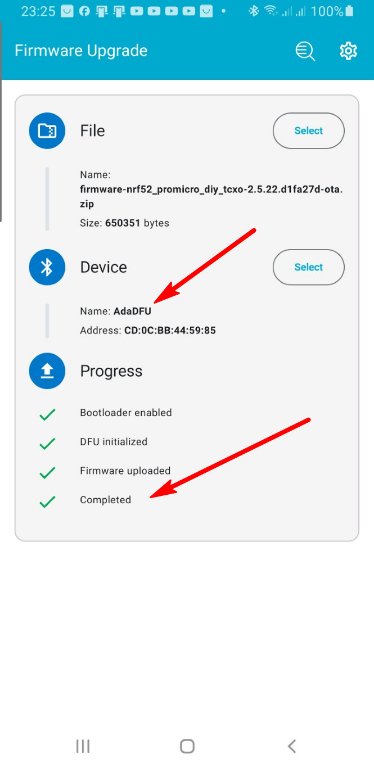

- Wybór AdaDFU
- Screenshot_20250215-232554_DFU_s.jpg (29.02 KiB) Przejrzano 706 razy
12. Progress: naciśnij Start [3]. Aktualizacja powinna zakończyć się pomyślnie, jak na obrazku poniżej.
- Aktualizacja AdaDFU zakończona pomyśłnie
- Screenshot_20250215-232554_DFU_s.jpg (29.02 KiB) Przejrzano 706 razy
