NOD modularny BM-NODE DIY v.2 - wersja rozszerzona

[bikeman]

Ostatnia aktualizacja: 2025-02-25 22:14

BM-NODE v.2 to kolejna odsłona noda modularnego z dodanymi nowymi opcjami oraz poprawkami
względem wersji BM-NODE v.1 i wersji v2 >>> viewtopic.php?t=16

Zmontowane PCB BM-NODE wersja 2


Cechy BM-NODE v.2:
=============================

- Główne zmiany wersji 2.1 względem wersji 1, to trzy niezależne gniazda umożliwiające podłączenie modułu mikrokontrolera
o różnym rozkładzie pinów (przykłady na zdjęciu poniżej):
- moduł ESP32 38PIN szeroki,
- moduł ESP32 38PIN wąski,
- moduł ESP32 30PIN szeroki,
- moduł nRF52840 przez adapter do gniazda ESP32 38PIN szeroki.

Przykładowe moduły obsługiwane przez płytę główną


- Płyta główna umożliwia konfigurację wyświetlaczy o zamienionych pinach zasilania GND/VCC <=> VCC/GND.
Przewidziano miejsce dla wyświetlacza OLED 9.96" lub 1.3"

Wyświetlacze OLED 0.96'' 1.3'' oraz wersje z zamienioną kolejnością VCC/GND


- Obsługa modułów radiowych SMD E22: 433MHz(EU), 868MHz(EU), 915MHz(US) dla mocy TX 168mW(22S), 1W(30S), 2W(33S)
- Obsługa modułu radiowych SMD HT-RA62: 868MHz(EU) dla mocy TX 168mW
- Pełna obsługa telemetrii, pomiar: napięcia, prądu, temperatury, wilgotności oraz ciśnienia
- Obsługa modułu GPS
- Możliwość zasilania noda za pomocą USB lub przez zacisk kablowy
- Możliwość konfiguracji znaku (+/-) prądu pobieranego przez noda, co umożliwia prostą identyfikację wykorzystania prądu z panelu solarnego
- wyprowadzone piny 3V3, GND, I2C (SCL, SDA), serial (RX, TX) - np. dla GPS
- hardware noda zgodne z oficjalnymi wersjami firmware DIY dla mikrokontrolerów ESP32 oraz nRF52840
- restarter na płycie, oparty o moduł Arduino Pro Mini (ATMEGA328P)
- rozmiar płyty głównej: 80x100mm

Porównanie nodów modularnych BM-NODE v1 v2

Porównanie nodów modularnych BM-NODE v1 v2.jpg (87.86 KiB) Przejrzano 4565 razy

Wszystkie opisy oraz instrukcje montażu, dostępne na tym forum są identyczne dla wersji 1 i 2, chyba ze w tekście jest zaznaczone inaczej.

Jeśli pojawi się jakaś nieścisłość lub niejasność, proszę pytać w odpowiednim wątku używając przycisku "Odpowiedz"

Link do oferty Allegro:
=======================================

BM-NODE v.2.1 >>> https://allegrolokalnie.pl/oferta/mesht ... de-diy-v21

Tylko PCB konwerter SMD to DIL E22/HTRA62 v.2 (obsługujący 22S/30S/33S oraz HT-RA62) >>> https://allegrolokalnie.pl/oferta/mesht ... -e22htra62

Konwerter/adapter NRF2ESP >>> https://allegrolokalnie.pl/oferta/mesht ... o-nrf52840


Ważniejsze linki do zasobów, które uzupełniają informacje z powyższego artykułu:
Nod modularny BM-NODE DIY v.1 >>> viewtopic.php?t=16
Adapter/konwerter nRF52840 na ESP32 >>> viewtopic.php?t=39
Liczenie bilansu energetycznego noda >>> viewtopic.php?t=27
Kalkulator wielkości panelu solarnego i pojemności akumulatora >>> viewtopic.php?t=29

PCB przed montażem


Kompletny nod z mikrokontrolerem nRF52840


[Sq6kw]

Cześć,
Jestem już szczęśliwym posiadaczem płytki BM-Node V2. Bardzo fajna płytka. Niemniej jednak chciałbym trochę zminiaturyzować docelowy projekt. Ba! Nawet planuję go rozczłonkować na elementy pracujące w budynku i poza budynkiem. Czy znajdę gdzieś pinouts płytki czy pozostaje mi żmudne liczenie pinów i klejenie połączeń na własnej płytce?

Wybaczcie poziom pytania ale może używam złych promptów w google żeby znaleźć.

Pozdrawiam,
Sławek sq6kw

[bikeman]

Cześć,
Jestem już szczęśliwym posiadaczem płytki BM-Node V2. Bardzo fajna płytka. Niemniej jednak chciałbym trochę zminiaturyzować docelowy projekt. Ba! Nawet planuję go rozczłonkować na elementy pracujące w budynku i poza budynkiem. Czy znajdę gdzieś pinouts płytki czy pozostaje mi żmudne liczenie pinów i klejenie połączeń na własnej płytce?

Wybaczcie poziom pytania ale może używam złych promptów w google żeby znaleźć.

Pozdrawiam,
Sławek sq6kw

Najlepiej rozpisane piny znajdziesz w projekcie Hydra dostępnym na githubie.

[spairo]

- jestem na razie nieszczęśliwym posiadaczem płytki w wersji 2.0.
- nie mam drugiej stacji.
- czy istnieje znane oprogramowanie na Arduino esp32, abym mógł sprawdzić sprzęt tej mojej płytki.
- nawet nie mogę sparować telefonu z płytka, kody 123456 oraz 654321 telefon nie paruje.
- wgrałem do płytki oprogramowanie z loranet.pl dla wersji esp32 v1. zgodnie z opisem, mam wersję 2.67 oraz wyświetla się mały napis "0de8.
- na wyświetlaczu mam napis "shutdown" lub "set the region by Android", tylko jak nie paruje BT to kupa.
- chyba podczas lutowania E22 do płytki coś skopałem.

[spairo]

- na razie z poziomu terminala RS-232 obserwuję komunikaty z modułu.
- broadcasty idą ale brak odpowiedzi, czyli nikogo nie ma z urządzeniem w okolicach Psiego Pola.

[bikeman]

- na razie z poziomu terminala RS-232 obserwuję komunikaty z modułu.
- broadcasty idą ale brak odpowiedzi, czyli nikogo nie ma z urządzeniem w okolicach Psiego Pola.

Napisz do mnie na priva, zgadamy się przez łocapa albo głosowo

[spairo]

- odezwę się jak uruchomię zakupione nowe dwie sztuki.

[spairo]

- w końcu udało się uruchomic te dwie sztuki z esp32 na pokładzie.
- w module radio nie zalutowałem sygnału NRST, aż w dwóch egzemplarzach.

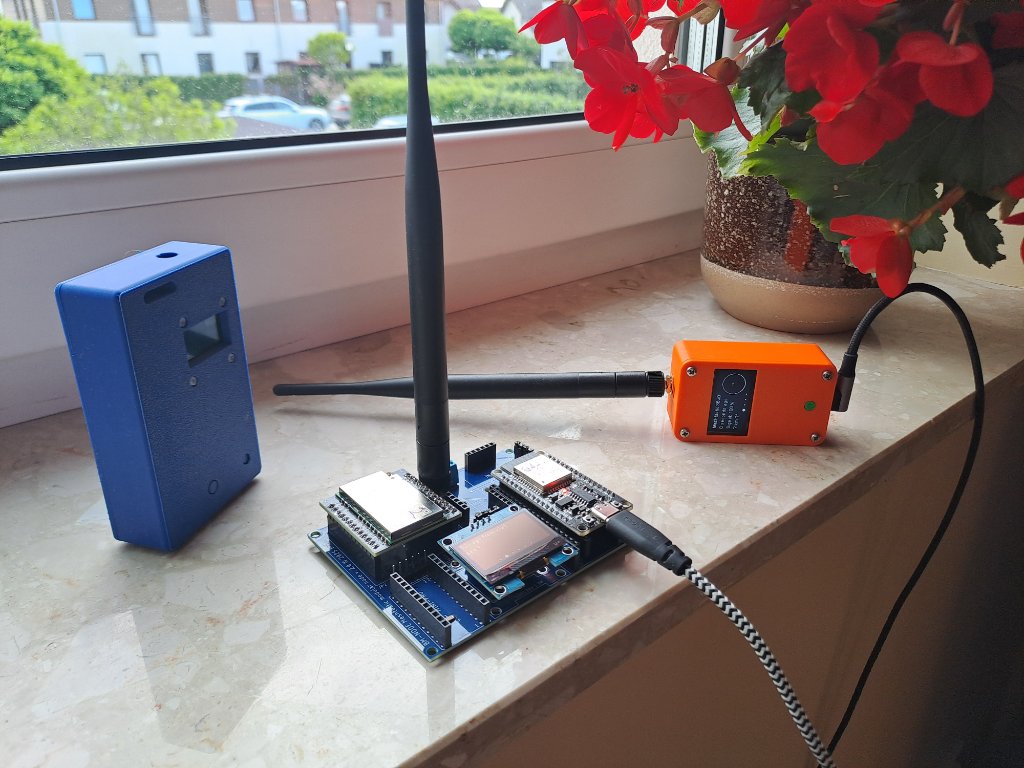

- jako przeciwwagę do BM-NODE postawiłem Xiao Wio SX1262, do tej niebieskiej obudowy sie nie zmieścił , dopiero schował się w tej różowej + 180 mAh Lipo.
- nie podoba mi się umiejscowienie USB, ale z boku nie ma już miejsca.
- jedna zasadnicza uwaga: moduł BT w Xiao działał do odległości 50 metrów w murach, BT w esp32 padało po 10 metrach.
- chyba to była zaleta małej antenki BT w Xiao.
- nie podam uzyskanych parametrów, bo się na tym nie znam.
- szukam strony z opisem, coś w rodzaju Wiki, chętnie po polsku, z YT poogladałem podstawowe parametry ale dalej biała magia.

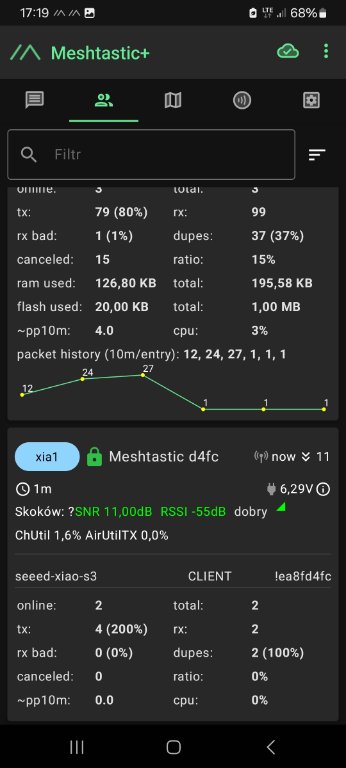

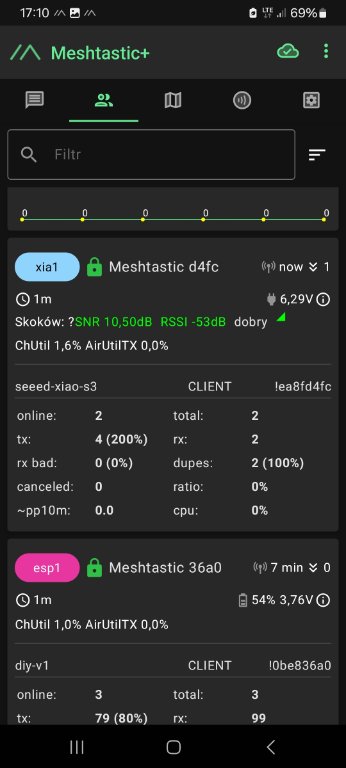

- poniżej kilka zrzutów z "pracy".
