Mikrokontroler ESP32 ma wiele zalet, jednak poważnym mankamentem jest ilość prądu, którą potrzebuje do pracy.
Wiedzą o tym wszyscy konstruktorzy nodów pracujących w trybie off-grid, zasilanych panelami solarnymi.
Poważną konkurencją dla ESP32 jest, zdobywający lawinowo popularność mikrokontroler nRF52840
Nie można zostawić z tym problemem użytkowników BM-NODE i tak też powstał adapter/konwerter umożliwiający zastąpienie prądożernego ESP32, nowoczesnym i wymagającym mikroprądu zasilania modułem nRF52840.
- Gniazdo 1 zasilanie, gniazdo 2 programowanie
- 20250208_134637_s_usb.jpg (83.77 KiB) Przejrzano 457 razy
Istotne, dla pracy w nodach, różnice występujące pomiędzy tymi modułami, zostaną wkrótce opublikowane w osobnym wątku, na forum.
Adapter / konwerter dedykowany jest dla nodów modularnych BM-NODE >>> https://meshtastic.pop.pl/viewtopic.php?t=16, ale można go zastosować w dowolnej konstrukcji opartej na ESP32. Proszę to jednak skonsultować pytaniem na forum.
Konwerter jest 100% kompatybilny ze wszystkimi wersjami BM-NODE. Został sprawdzony z wersją czerwoną i czarną modułów nRF52840.
Gniazdo microUSB (nr 1 na powyższym zdjęciu) na konwerterze służy wyłącznie do zasilania BM-NODE, jak w ESP32, natomiast gniazdo USB-C (nr 2 na powyższym zdjęciu) na module nRF52840 służy wyłącznie do programowania noda. Nie wolno przez nie zasilać noda, gdyż uszkodzi to moduł zasilania nRF., Gniazdo microUSB zastosowano celowo, aby uniknąć błędnych połączeń zasilanie/programowanie.
Uwaga, przed uruchomieniem BM-NODE v.1 z włożonym konwerterem, należy wykonać zworkę z cienkiego drutu, np. kynarem, która połączy 9 i 10 pin (na rysunku od lewej) modułu E22, jak na poniższym rysunku. Brak zworki spowoduje nieprawidłową pracę noda, a w konsekwencji uszkodzenie modułu E22.
W wersji BM-NODE v.2 zworka nie jest potrzebna, ponieważ tworzona jest automatycznie przez adapter/konwerter w momencie umieszczania w podstawce.

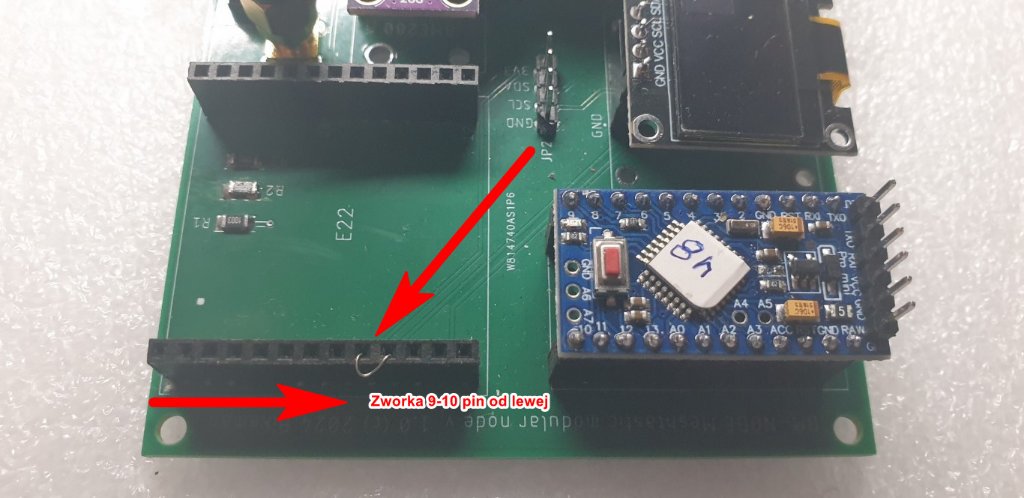

- Zworka pomiędzy 9 i 10 pinem E22 (od lewej)
- zworka_s.jpg (79.85 KiB) Przejrzano 463 razy
Adapter/konwerter jest wysyłany wg życzenia z wlutowanymi gniazdami na moduł nRF52480 lub gniazda te zostaną dołączone osobno. Wtedy można wlutować moduł nRF52480 bezpośrednio w konwerter, bez podstawki.
Link do oferty Allegro:
>>> https://allegrolokalnie.pl/oferta/mesht ... o-nrf52840
Link do oferty OLX:
>>> https://www.olx.pl/d/oferta/meshtastic- ... 4lMiu.html
Galeria zdjęć:

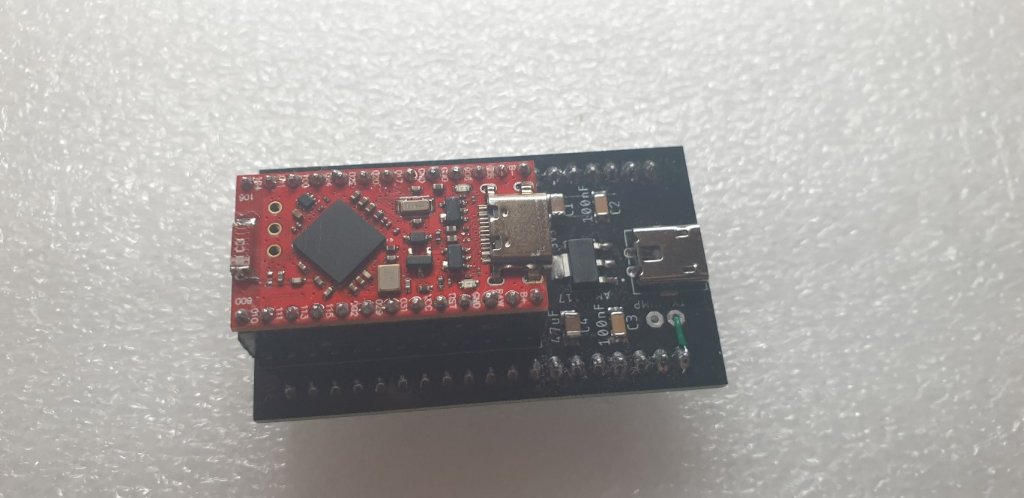

- nRF52840 do ESP32 38PIN
- 20250208_134431_s.jpg (85.95 KiB) Przejrzano 463 razy

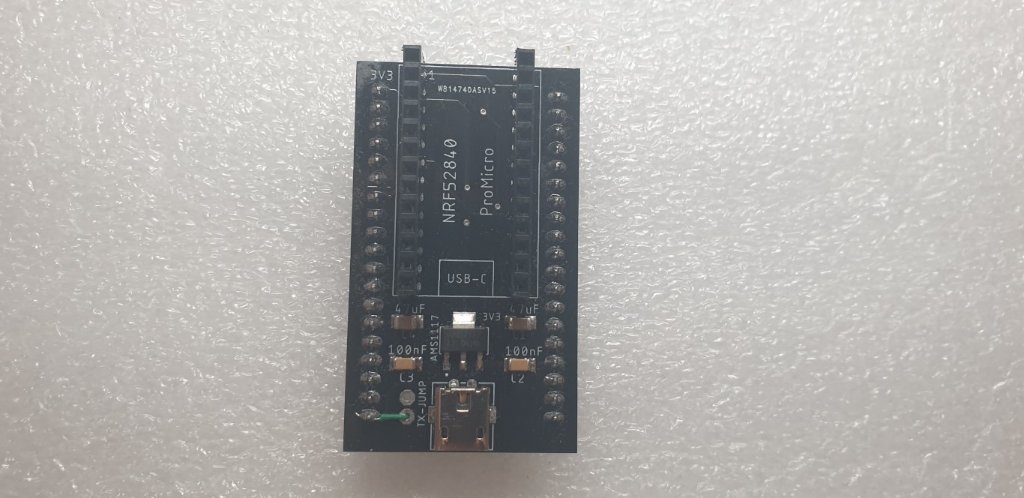

- nRF52840 do ESP32 38PIN
- 20250208_134511_s.jpg (67.24 KiB) Przejrzano 463 razy

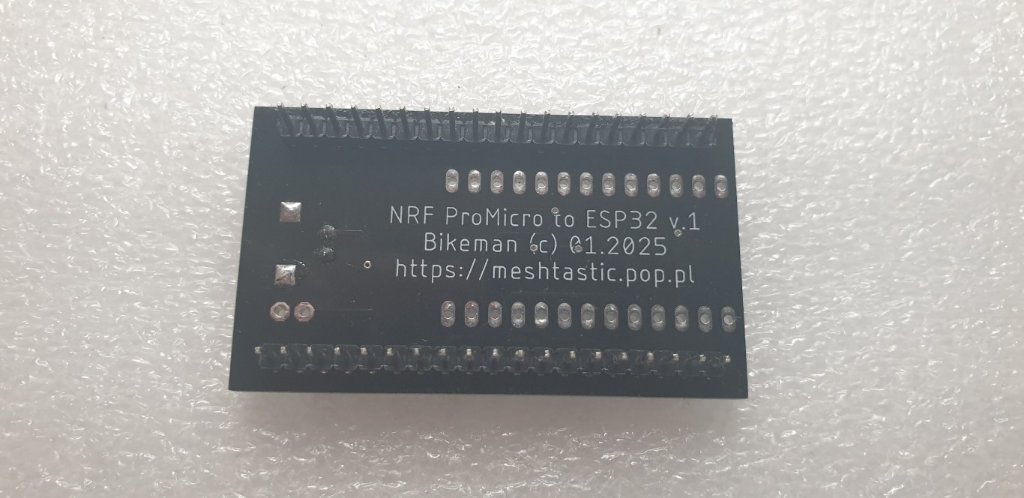

- nRF52840 do ESP32 38PIN
- 20250208_134548_s.jpg (71.88 KiB) Przejrzano 463 razy

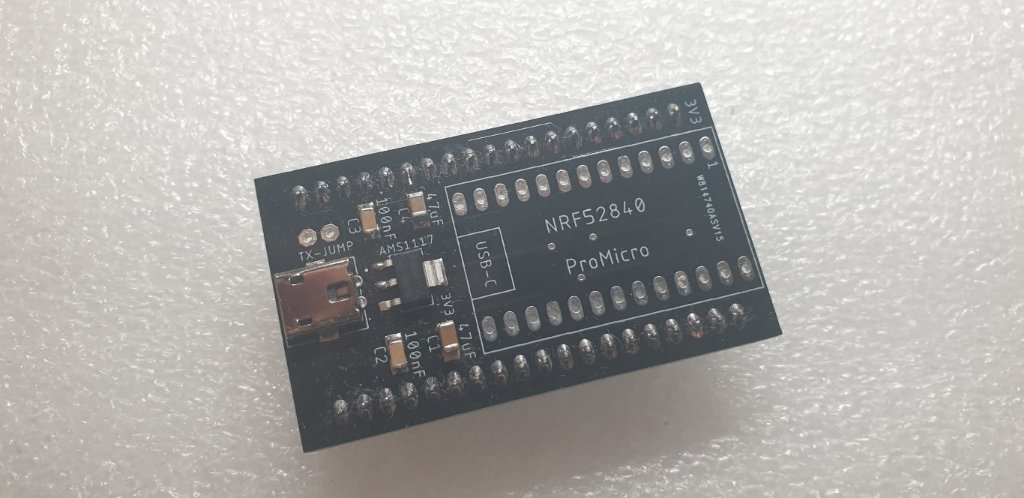

- nRF52840 do ESP32 38PIN
- 20250208_134657_s.jpg (85.33 KiB) Przejrzano 463 razy

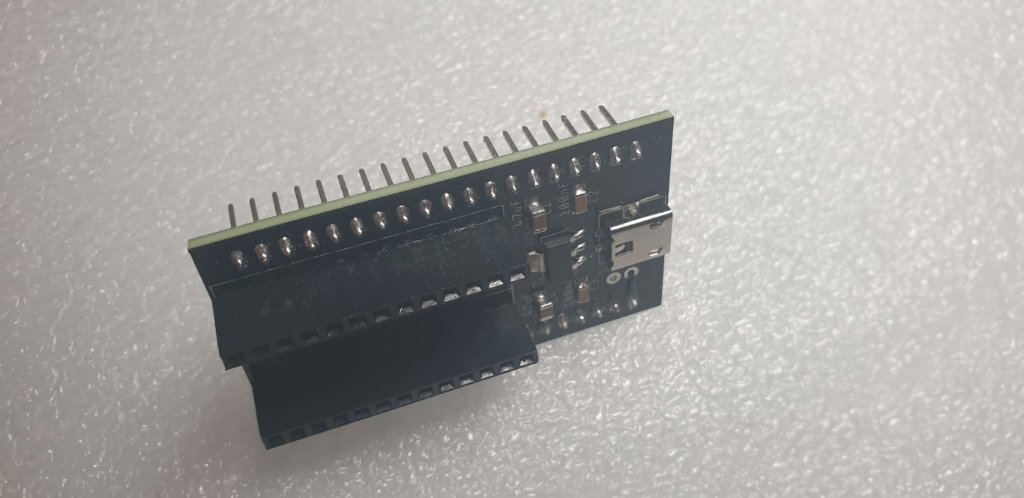

- nRF52840 do ESP32 38PIN
- 20250208_134703_s.jpg (80.65 KiB) Przejrzano 463 razy

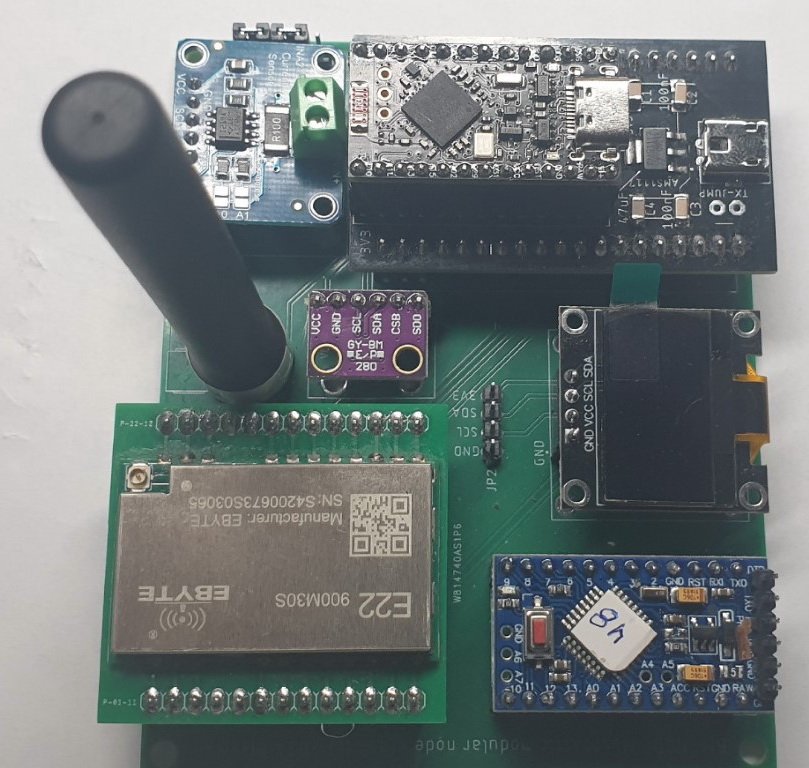

- BM-NODE v.1 pracujący z nRF52840
- BM-NODE_s.jpg (118.64 KiB) Przejrzano 463 razy

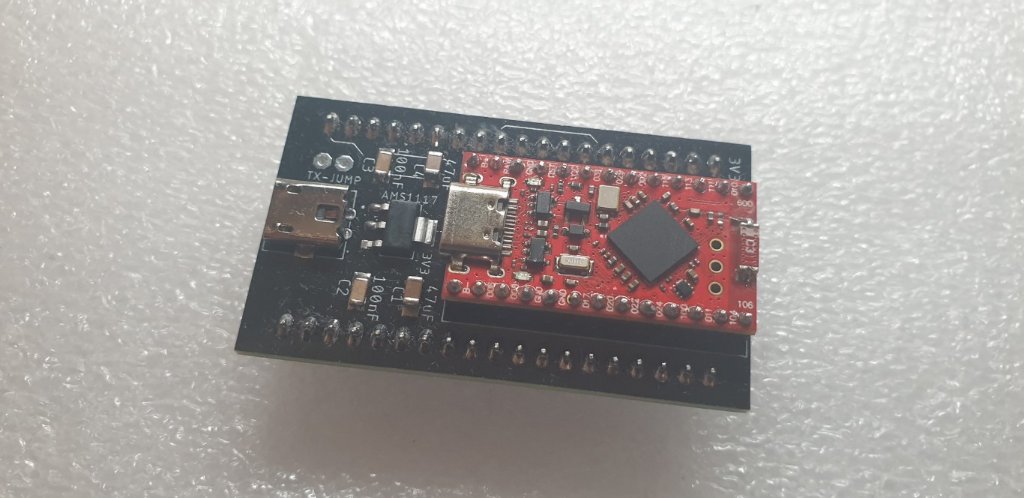

- nRF52840 wlutowany bez podstawki do adaptera
