Dwustronny adapter SMD to DIL E22/HT-RA62 v.2 do BM-NODE

Post autor: bikeman »

Adapter SMD2DIL E22/HT-RA62 v.2 umożliwia podłączenie, do nodów modularnych BM-NODE oraz innych konstrukcji DIY, poniższych modułów radiowych:
  • E22 900M22S (moduł radia 868MHz, 160mW),
  • E22 900M30S (moduł radia 868MHz, 1W),
  • E22 900M33S (moduł radia 868MHz, 2W),
  • E22 400M22S (moduł radia 433MHz, 160mW),
  • E22 400M30S (moduł radia 433MHz, 1W),
  • E22 400M33S (moduł radia 433MHz, 2W),
  • HT-RA62 (moduł radia 868MHz, 160mW)

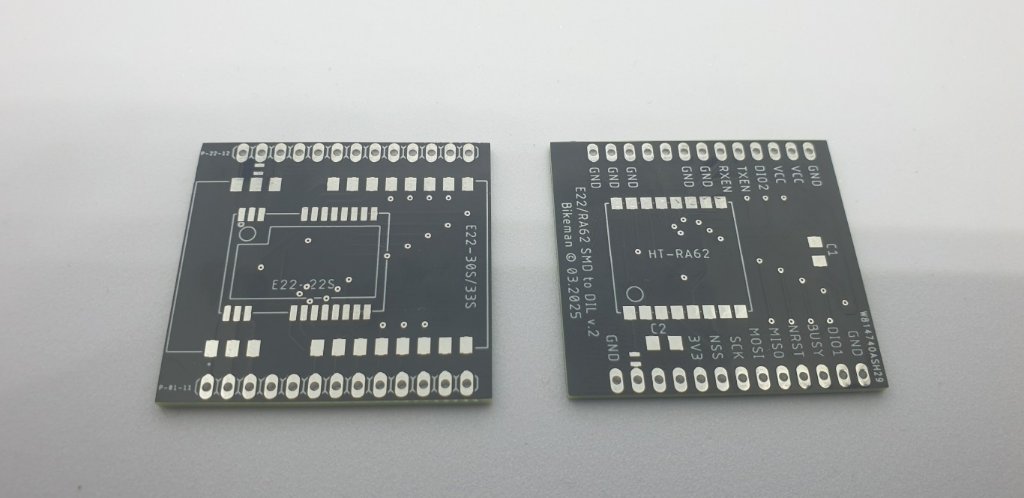

Adapter SMD2DIL E22/HT-RA62 v.2
Adapter SMD2DIL E22/HT-RA62 v.2

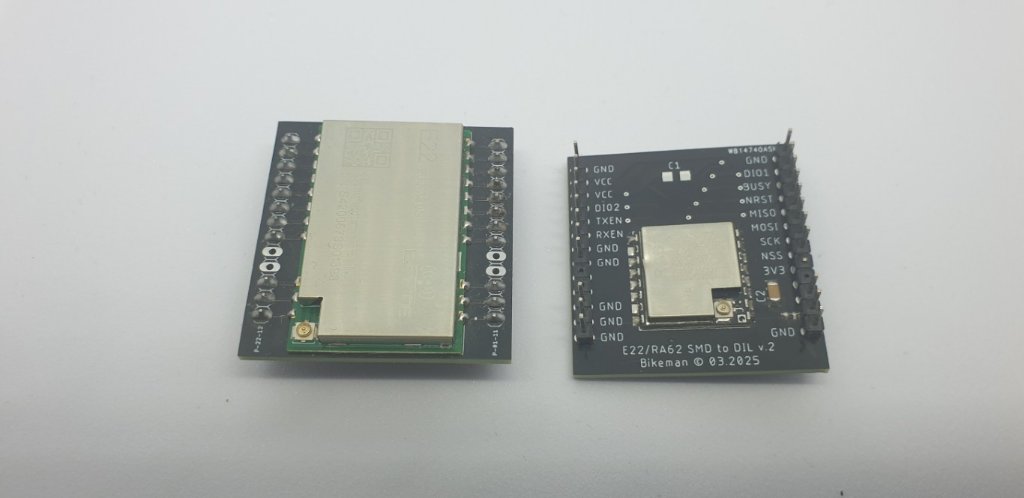

Moduł E22 albo HT-RA62 umieszczony na adapterze
Moduł E22 albo HT-RA62 umieszczony na adapterze

Ważne wskazówki montażowe adaptera dla obu rodzajów modułów radiowych:
Można umieścić tylko jeden z modułów na adapterze (góra lub dół PCB)
  • moduł E22, góra PCB, zgodnie z oznaczeniami
    • wlutować kondensator odsprzęgający w obwodzie zasilania C1 100nF - dół PCB
    • jeśli chcemy wykorzystywać gniazdo SMA na płycie głównej należy kroplą lutu zewrzeć* dwa pady [1] widoczne na obrazku poniżej.
  • moduł HT-RA62 , dół PCB, zgodnie z oznaczeniami
    • wlutować kondensator odsprzegający w obwodzie zasilania C2 100nF - dół PCB
    • jeśli chcemy wykorzystywać gniazdo SMA na płycie głównej należy kroplą lutu zewrzeć* dwa pady [2] widoczne na obrazku poniżej. Należy również pamiętać za sam moduł HT-RA62, wymaga wykonania zworki łączącej pada z wyjściem radia. Opis tej korekty znajduje się w artykule Moduł radiowy lora HT-RA62 - podłączanie anten zewnętrznych >>> viewtopic.php?t=48.
    • w wersja BM-NODE v.1** i v.2** należy dodatkowo doprowadzić napięcie 3.3V do pada [3], widocznego na rysunku poniżej. Najwygodniej podłączyć tego pada z pinem VCC 3V3 [4], z wyprowadzonej na płycie głównej, magistrali I2C, jak na kolejnym obrazku poniżej
__
* Wykonanie zworki padów w torze antenowym jest konieczne, aby eliminować ślepe ścieżki, degradujące moc sygnału dochodzącego do anteny.
** W przypadku płyt głównych BM-NODE w wersji v.2.1 i wyższych nie ma potrzeby podłączania napięcia 3.3V do adaptera. Odpowiednia ścieżka znajduje się na płycie głownej.

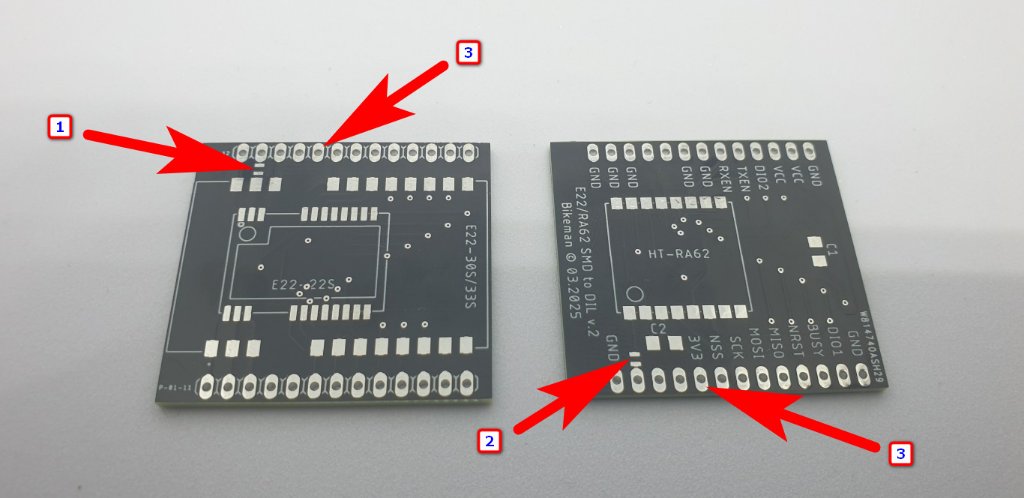

Zworki w torach antenowych modułów oraz pad zasilania 3.3V dla HT-RA62
Zworki w torach antenowych modułów oraz pad zasilania 3.3V dla HT-RA62

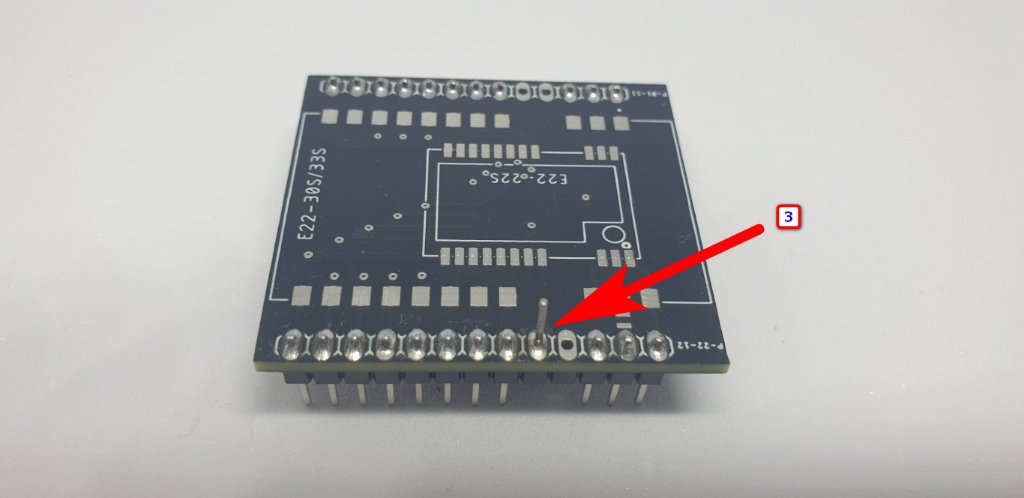

Przykładowy PIN zasilania 3.3V dla HT-RA62
Przykładowy PIN zasilania 3.3V dla HT-RA62

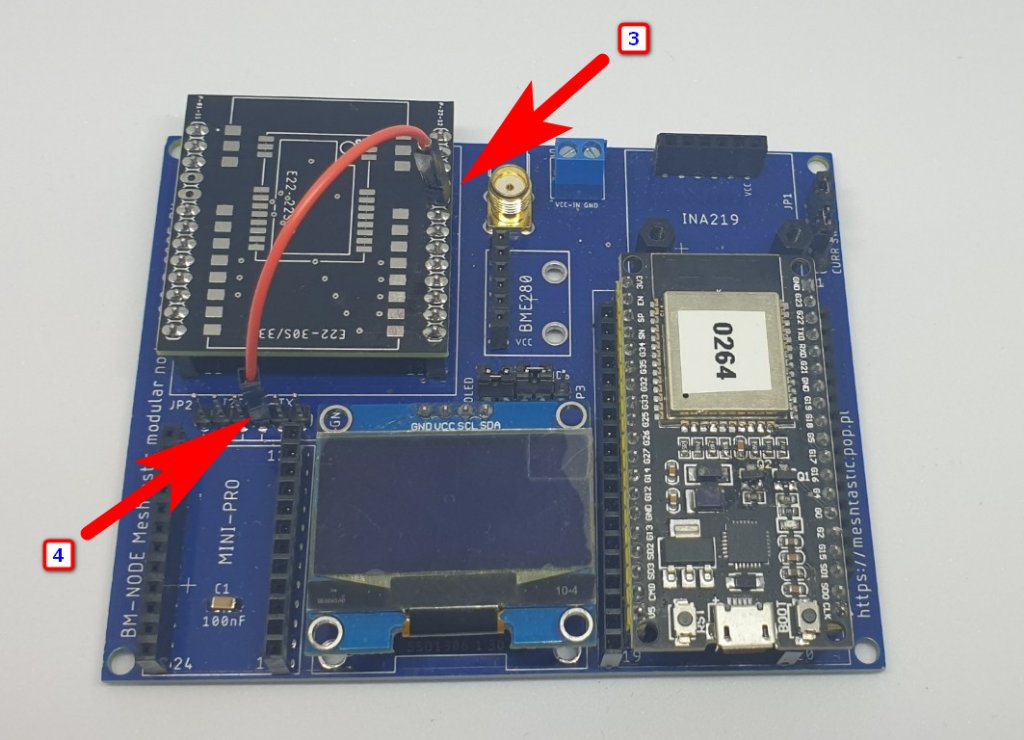

Podłączenie zasilania 3.3V dla HT-RA62 z mikrokontrolerem ESP32 na pokładzie BM-NODE
Podłączenie zasilania 3.3V dla HT-RA62 z mikrokontrolerem ESP32 na pokładzie BM-NODE

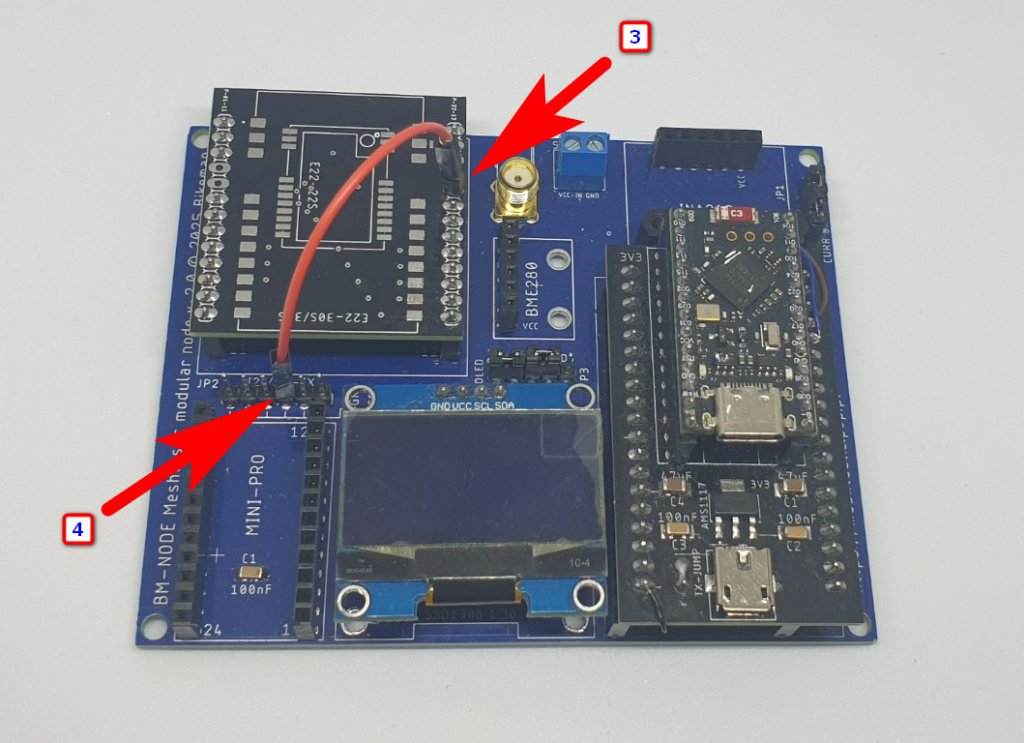

Podłączenie zasilania 3.3V dla HT-RA62 z mikrokontrolerem nRF52840 na pokładzie BM-NODE
Podłączenie zasilania 3.3V dla HT-RA62 z mikrokontrolerem nRF52840 na pokładzie BM-NODE
