Decydując się na zestaw "Dla każdego" otrzymujesz płytę główną, zawierającą wlutowane wszystkie elementy oraz konwerter E22 SMD2DIL
W przypadku zamówienia "Dla zaawansowanych", czyli samych PCB, oprócz poniższej procedury,
należy jeszcze samodzielnie zdobyć i wlutować wszystkie elementy płyty głównej.
- Kompletnie zmontowana płyta główna
- 20241107_133020_s.jpg (56.34 KiB) Przejrzano 783 razy

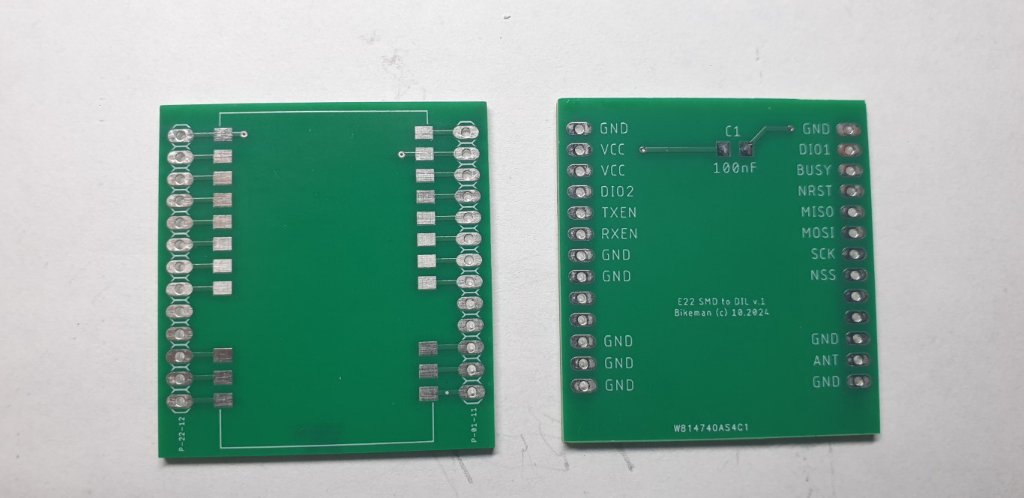

- Konwerter E22 SMD2DIL v.1 30S/33S
- 20241107_150156_s.jpg (59.03 KiB) Przejrzano 783 razy

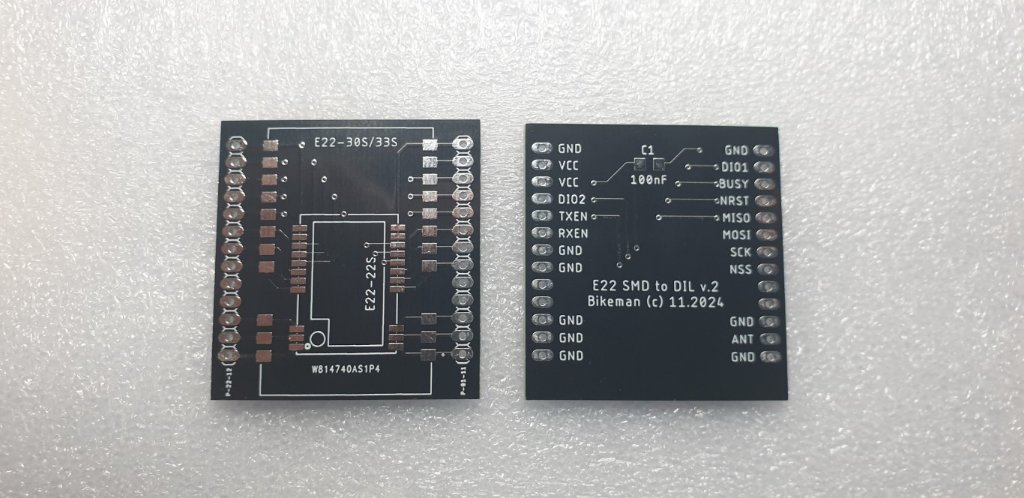

- Konwerter E22 SMD2DIL v.2 22S/30S/33S
- 20241113_160300_s.jpg (102.23 KiB) Przejrzano 638 razy
Na wstępie należy podkreślić, że moduł E22 jest bardzo wrażliwy na wysoką temperaturę oraz prądy elektrostatyczne, więc wyciągając go z opakowania, należy wcześniej pozbyć się (domowym sposobem) wszelkich ładunków elektrostatycznych uziemiając się na chwilę, np dotykając metalowego kranu.
Lutowanie powinno odbywać się w najkrótszym możliwym czasie, nie przekraczając czasów wskazanych przez producenta.
Temperatura lutowania 183°C w czasie maks. 60-90 sekund. Więc jest to procedura dość krytyczna.
Do lutowania najlepiej używać spoiwa w paście, ale klasyczne spoiwo 0.6mm jest dopuszczalne, choć wtedy temperatura będzie musiała być wyższa.
W pierwszej kolejności należy przylutować moduł E22 do konwertera, a następnie przylutować dwa rzędy goldpinów.
Pod konwerterem znajduje się kondensator SMD 100nF, który otrzymasz już przylutowany.

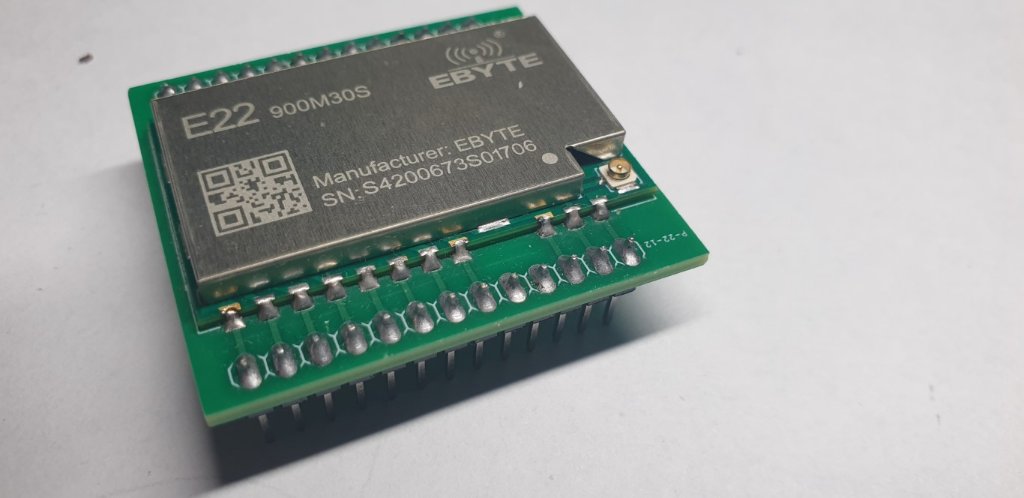

Po całej operacji, efekt powinien być podobny do pokazanego poniżej:

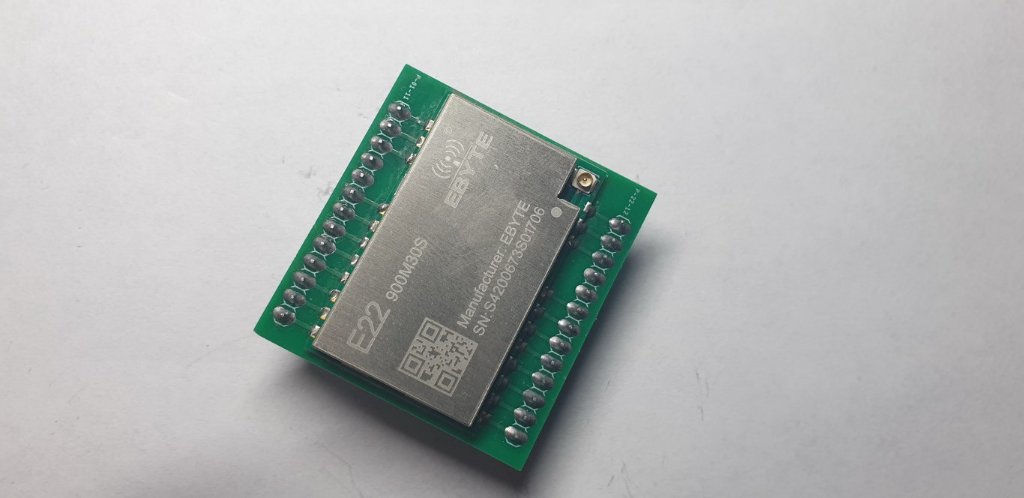

- 20241107_153100_s.jpg (52.9 KiB) Przejrzano 783 razy
- 20241107_153113_s.jpg (55.8 KiB) Przejrzano 783 razy

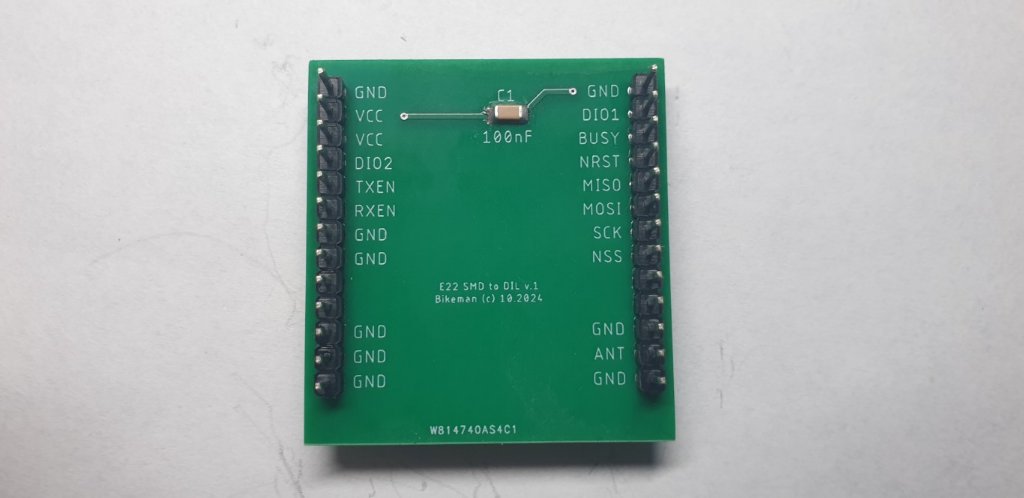

- 20241107_153126_s.jpg (48.05 KiB) Przejrzano 783 razy

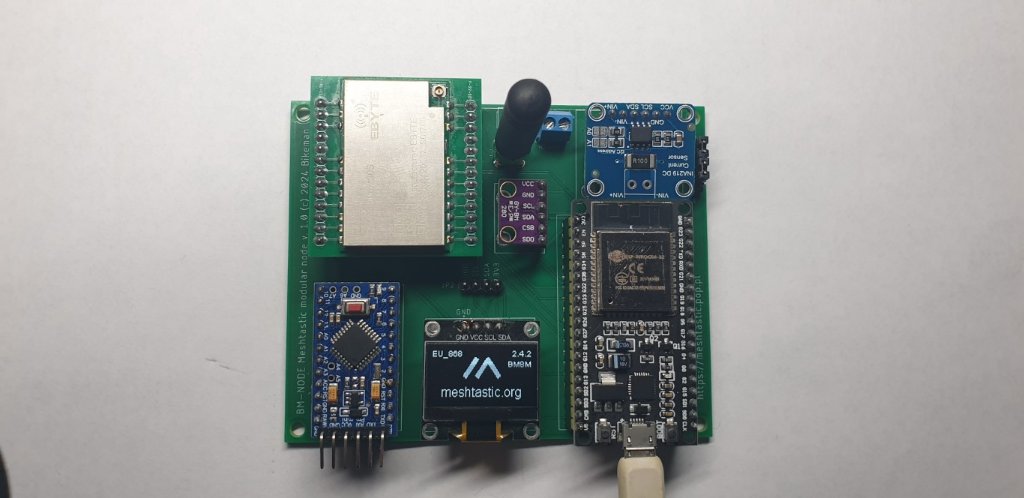

Po tej operacji, można już wcisnąć kompletny moduł E22 w odpowiednie gniazdo na płycie głównej, zgodnie z poniższą fotografią:
- Kierunek umieszczania modułów na płycie
- 20241107_133507_s.jpg (66.24 KiB) Przejrzano 783 razy

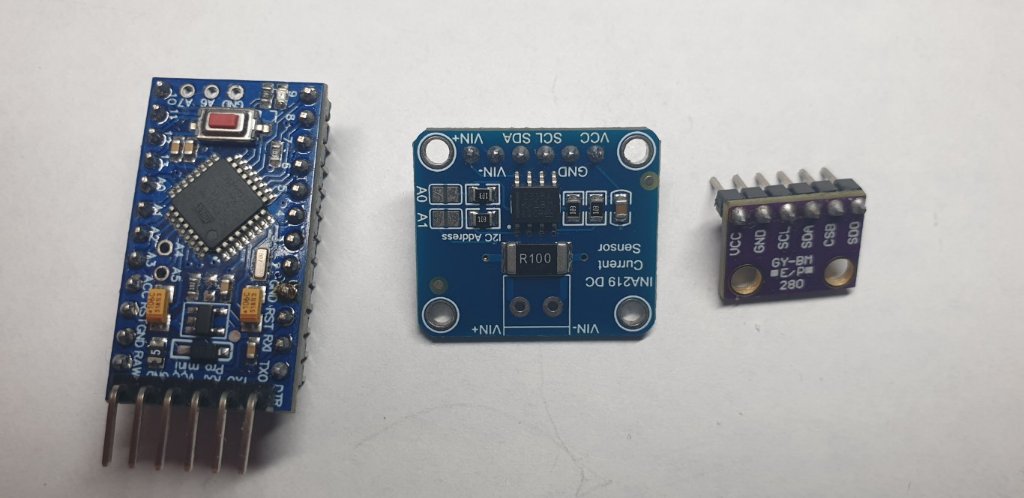

Kolejnym krokiem jest przylutowanie goldpinów do modułu Arduino Mini Pro oraz modułów czujników telemetrii.
Należy zwrócić uwagę, aby piny były wlutowane po właściwej stronie modułów, zgodnie z poniższymi rysunkami.
Przylutowanie po złej stronie praktycznie eliminuje moduł z użycia na płycie głównej.
- 20241107_155503_s.jpg (68.88 KiB) Przejrzano 783 razy
Moduły ESP32 oraz Arduino Mini Pro należy przed umieszczeniem na płycie zaprogramować.
Opis programowania dostępny jest tutaj >>> https://meshtastic.pop.pl/viewtopic.php?t=26
ESP32 łatwo zaprogramować przez webflasher dostępny >>> https://flasher.meshtastic.org/
wybierając firmware w wersji DIY V1
Arduino Mini Pro programujemy wsadem dostępnym na tym forum >>> https://meshtastic.pop.pl/viewtopic.php?t=11
Programowanie można przeprowadzić za pomocą programu Arduino IDE.
Optymalny czas restartu to 8h i jeśli odpowiada Ci taki czas, należy go wpisać
w zmienne kodu przed skompilowaniem i wysłaniem do Mini Pro.
W opcjach kompilacji należy zaznaczyć, że jest to układ Mini Pro, zasilany 3.3V o taktowaniu 8MHz.
Częstotliwość taktowania jest kluczowa do obliczania czasów w kodzie programu restartera.
Po zaprogramowaniu należy moduły umieścić w podstawkach wraz pozostałymi czujnikami.
Nie można programować układów umieszczonych na płycie głównej - należy je wyciągnąć z podstawek.
Proszę zachować szczególną uwagę, przy wsuwaniu modułów wykonawczych w podstawki. Odwrotne włożenie modułu lub przesunięcie np o jeden pin i podłączenie zasilania, spowoduje, w najlepszym wypadku, uszkodzenie tego modułu, a w najgorszym uszkodzenie pozostałych modułów na płycie.
Sygnał do anteny można wyprowadzić za pomocą pigtaila IPEX-SMA lub przez wbudowane gniazdo SMA.
Uruchomienie noda bez podłączonej anteny (SMA/IPEX), może skutkować spaleniem końcówki mocy w E22
NODa można zasilać przez gniazdo USB umieszczone na module ESP32. Niestety trafiają się moduły z "oszukanym" stabilizatorem
i przy takim zasilaniu NOD cały czas się restartuje, ponieważ stabilizator nie podaje wystarczającej ilości prądu.
W takim przypadku, należy noda podłączyć przez zacisk zasilania KF350, znajdujący się koło gniazda SMA anteny, do stabilizowanego napięcia 5V
Dodatni biegun zasilania opisany jest na PCB jako "5V VCC-IN". UWAGA!!! Odwrotne podłączenie napięcia uszkodzi elementy noda
Istotna jest kolejność uruchamiania. W przypadku problemów, łatwo znaleźć przyczynę:
1. Wkręcamy antenę w gniazdo SMA lub za pomocą pigtaila łączymy ją z modułem E22 przez gniazdo IPEX
2. Wsuwamy moduł E22 w podstawkę
3. Wsuwamy w podstawkę zflashowany firmwarem DIY V_1 moduł ESP32
4. Wsuwamy w podstawkę wyświetlacz OLED - UWAGA na topologię PIN, opis na dole strony
5. Podłączamy zasilanie przez USB ESP32 lub zacisk KF350 (zacisk plus jest oznakowany VCC-IN 5V)
6. Nod powinien się uruchomić i na wyświetlaczu pojawi się logo Meshtastic
7. Wyłączamy zasilanie noda.
8. Wkładamy moduł sensora zasilania INA219
9. Podłączamy zasilanie przez USB ESP32 lub zacisk KF350 (zacisk plus jest oznakowany VCC-IN 5V)
10. Nod powinien się uruchomić i na wyświetlaczu pojawi się logo Meshtastic
11. Wyłączamy zasilanie noda.
12. Wkładamy moduł sensora środowiska BME280
13. Podłączamy zasilanie przez USB ESP32 lub zacisk KF350 (zacisk plus jest oznakowany VCC-IN 5V)
14. Nod powinien się uruchomić i na wyświetlaczu pojawi się logo Meshtastic
15. Wyłączamy zasilanie noda.
16. Wsuwamy zaprogramowany Arduino Mini Pro (restarter)
17. Podłączamy zasilanie przez USB ESP32 lub zacisk KF350 (zacisk plus jest oznakowany VCC-IN 5V)
18. Nod powinien się uruchomić i na wyświetlaczu pojawi się logo Meshtastic
19. W tym momencie nod jest gotowy do konfiguracji
20. Łączymy się z nodem przez bluetooth
Należy skonfigurować 3 zakładki, wg poniższych obrazków:

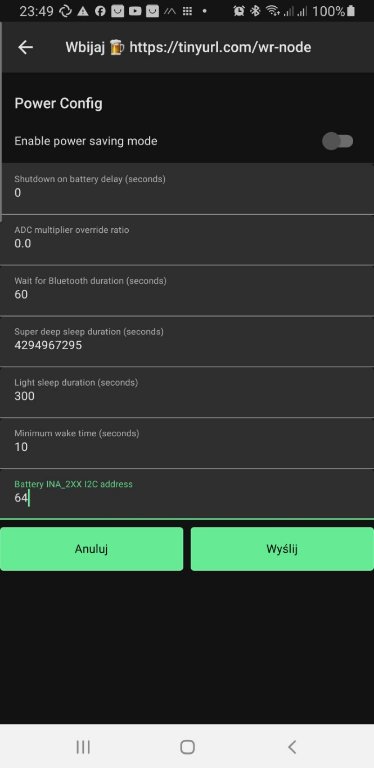

1. Zakładka Power: ustawiamy adres I2C na wartość 64 (dziesiętnie) - odpowiada za prawidłowe wyświetlanie napięcia i prądu
- Power Config
- 20241109-234907_Meshtastic_s.jpg (28.84 KiB) Przejrzano 697 razy
2. Telemetry Config: zgodnie z poniższym obrazkiem.

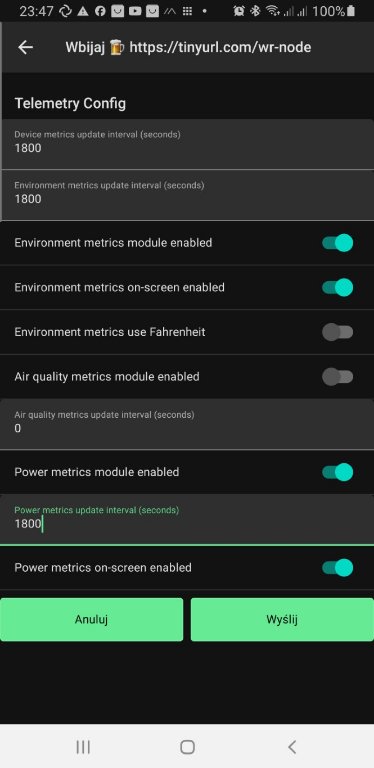

- Telemetry Config
- 20241109-234753_Meshtastic_s.jpg (38.01 KiB) Przejrzano 697 razy

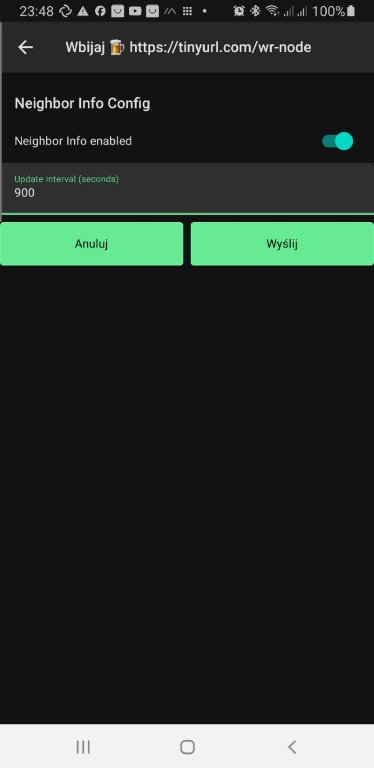

3. Neighbor Info Config: zgodnie z poniższym obrazkiem
- Neighbor Info Config
- 20241109-234828_Meshtastic_s.jpg (19.32 KiB) Przejrzano 697 razy
Do testów można ustawić czasy mniejsze niż 1800s, np 600s. Ale po ukończonych testach należy je zwiększyć, aby nie przeciążać sieci nadmiarowym ruchem
Po restarcie noda, na pierwszej pozycji listy nodów, powinien znajdować się nasz nod z wyświetlonym kompletem parametrów telemetrii

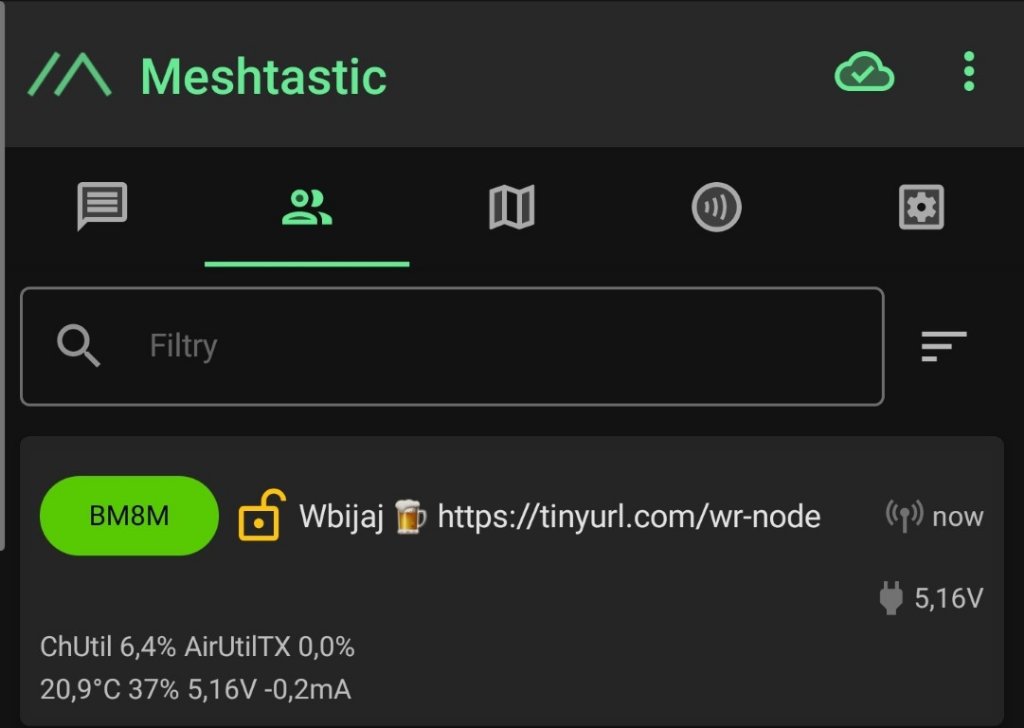

- Telemetria
- 20241109-235251_Meshtastic_s.jpg (51.37 KiB) Przejrzano 697 razy
Uwaga na instalowaną wersję wyświetlacza!
Płyta zaprojektowana jest dla wyświetlaczy OLED 0.96'', zmieści się również większy wyświetlacz 1.3''
Przy instalacji wyświetlacza należy zwrócić uwagą na kolejność pinów zasilania:
od lewej => GND, VCC, SCL, SDA [1]
Zdarzają się wyświetlacze z zamienionymi pinami zasilania:
od lewej => VCC, GND, SCL, SDA [2]
Podłączenie takiego wyświetlacza, uszkodzi go.

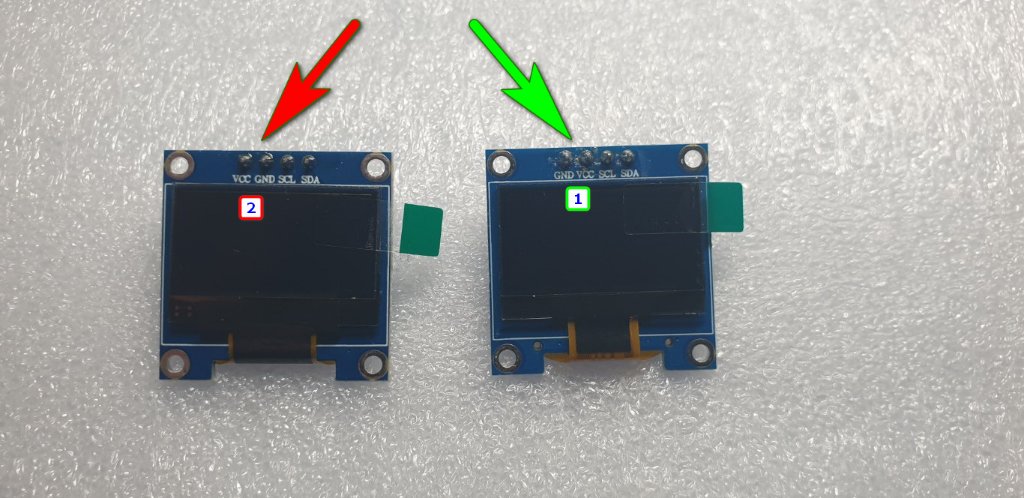

- Topologie OLED
- 20241116_215705_s.jpg (105.6 KiB) Przejrzano 596 razy
Odpowiada ona za wskazania kierunku prądu w telemetrii. Pomiar prądu/napięcia przez INA219 odbywa się wyłącznie wtedy,
gdy zasilanie 5V|GND jest podłączone do zacisku KF350 (okolice gniazda SMA).

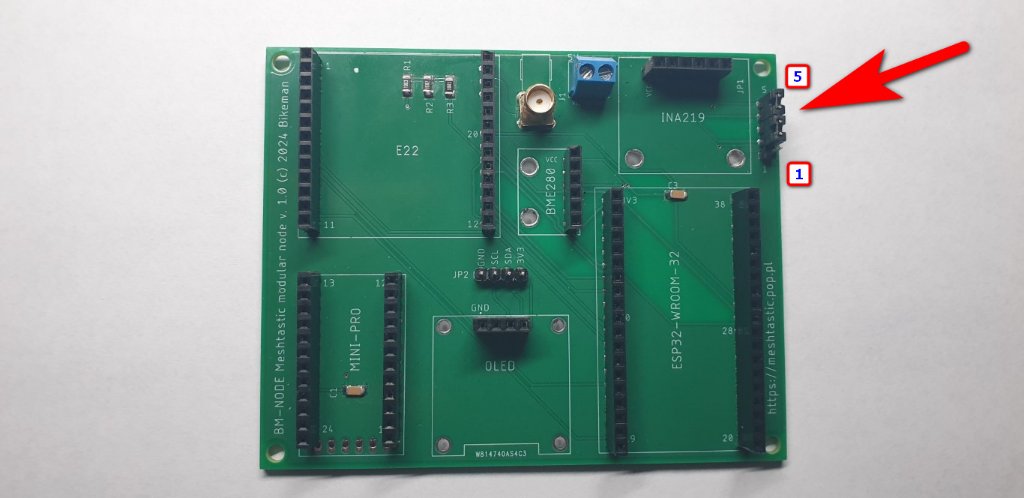

- Ustawienie zworek
- 20241107_133020_s_zworki.jpg (59.09 KiB) Przejrzano 783 razy
Ustawienie zworek 2-3, 4-5 powoduje ujemny znak przed wartością prądu, czyli np -25mA
Ustawienie zworek 1-2, 3-4 powoduje dodatni znak (brak znaku) przed wartością prądu, czyli np 25mA
Ma to zastosowanie wtedy, gdy stosujemy zasilanie solarne i w ten sposób można identyfikować,
czy bateria jest rozładowywana przez noda lub ładowana przez solar.
W tym celu należy użyć odpowiedniego kontrolera solarnego i odpowiedniej topologii połączeń.
Opis układu zasilania znajduje się tutaj >>> https://meshtastic.pop.pl/viewtopic.php?t=33
W środkowej części płyty głównej wyprowadzone są 4 piny magistrali I2C (GND, SCL, SDA, 3V3)
Pozwala to na podłączenie dowolnych urządzeń pracujących z tą magistralą,
jeśli firmware potrafi obsłużyć urządzenie teraz lub w przyszłości.
W chwili obecnej jako dodatkowe urządzenia można podłączyć klawiaturę i sensor jakości powietrza.

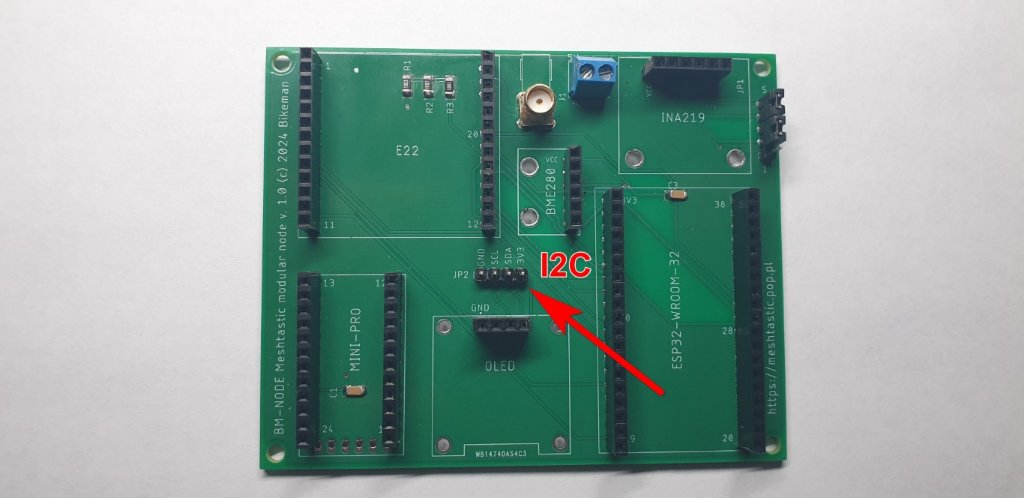

- Magistrala I2C
- 20241107_133020_i2c_s.jpg (57.99 KiB) Przejrzano 681 razy

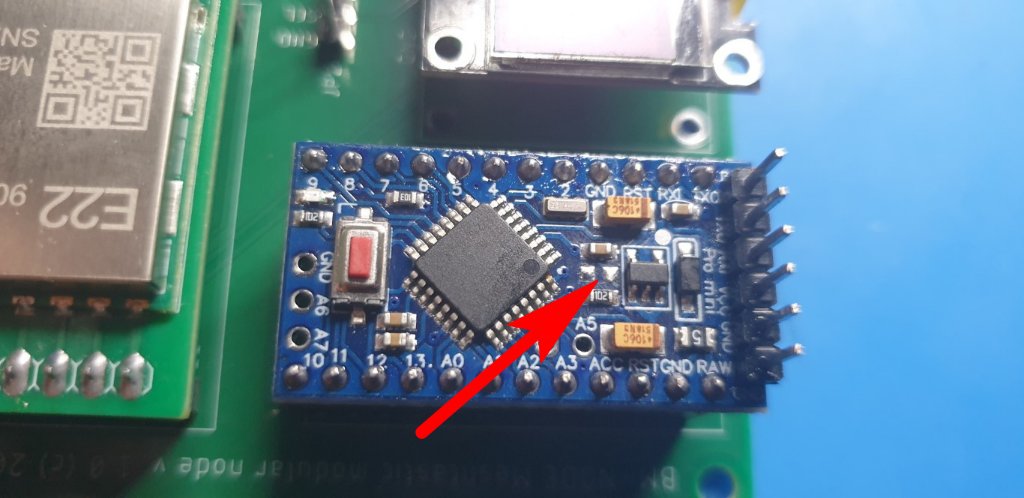

Jeśli nod ma pracować w trybie off-grid, zasilany z aku / solarem, sugeruję wylutować stale świecącą diodę w Mini Pro, która niepotrzebnie pobiera kilka mA ze źródła, jak na poniższym rysunku
- Dioda - usunięcie
- 20241117_202538_s.jpg (78.6 KiB) Przejrzano 584 razy
I
-------------------------------------------------------------------------------------------------------------------------------
Opis projektu >>> https://meshtastic.pop.pl/viewtopic.php?t=16
Instrukcja budowy układu zasilania, zawierającego panel solarny,
kontroler z histerezą ładowania oraz akumulator AGM >>> https://meshtastic.pop.pl/viewtopic.php?t=33
-------------------------------------------------------------------------------------------------------------------------------
Tematu nie wyczerpałem, dlatego powyższy dokument będzie aktualizowany w miarę potrzeb.
