1. Arduino Mini Pro - restarter / watchdog
===================================

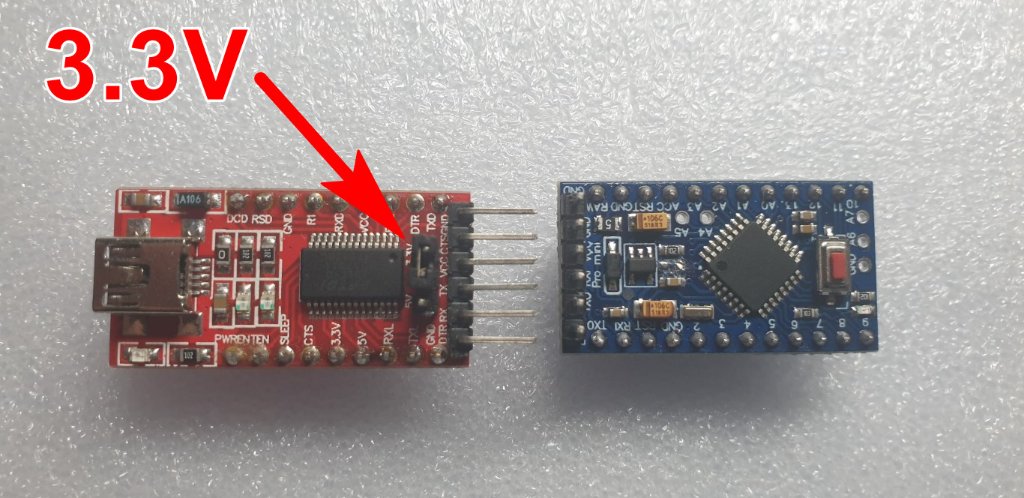

1.1 Ustawiamy na konwerterze USB-RS232 (UART) zworką napięcie 3.3V. Ustawienie 5V uszkodzi mikrokontroler.
- 3.3V !!!
- 20241117_202008_s.jpg (113.28 KiB) Przejrzano 419 razy

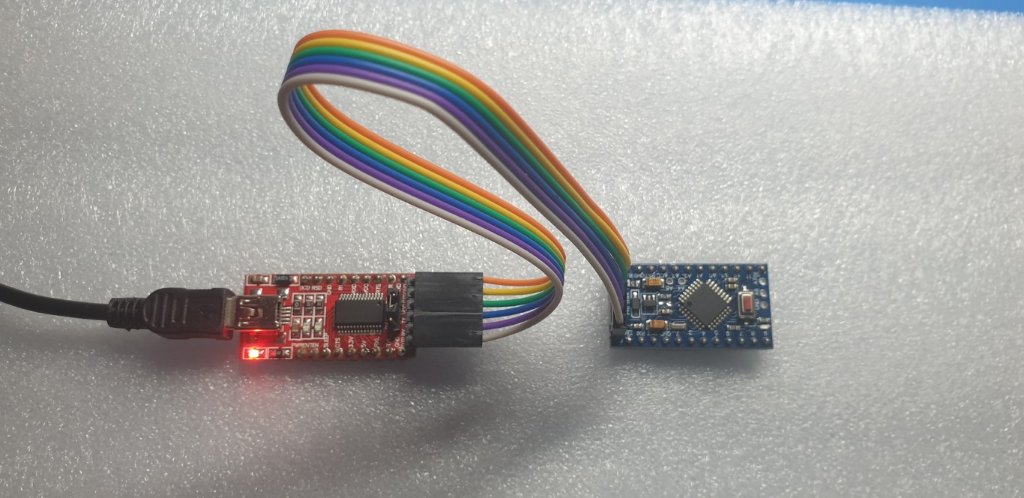

1.2 Podłączamy przewody 1:1, pomiędzy konwerterem, a Mini Pro, bez żadnych przeplotów, jak na rysunku
- Podłączenie kabli
- 20241117_201928_s.jpg (100.31 KiB) Przejrzano 419 razy
1.3 Podłączamy konwerter USB-RS232 (UART) do komputera

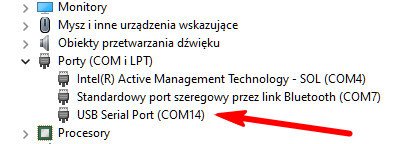

1.4 Identyfikujemy w Menadżerze urządzeń Windows, do którego portu system przyporządkował konwerter. W moim wypadku jest to COM14
- Menager
- manager.jpg (18.83 KiB) Przejrzano 419 razy
1.5 Uruchamiany program Arduino IDE
1.6. Klikamy Menu / File / New sketch
- New sketch
- new_sketch.jpg (11.89 KiB) Przejrzano 419 razy
1.7. Wklejamy kod programu, źródła tutaj >>> viewtopic.php?t=11
1.8. Ustawiamy po kolei w Menu / Tools / ...

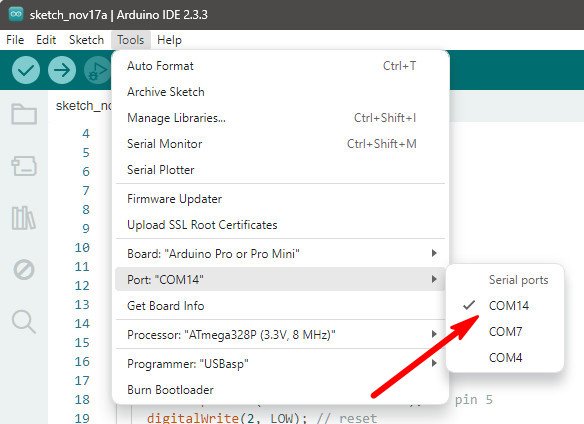

1.9. Port COM...
- Port COM
- port.jpg (41.74 KiB) Przejrzano 419 razy

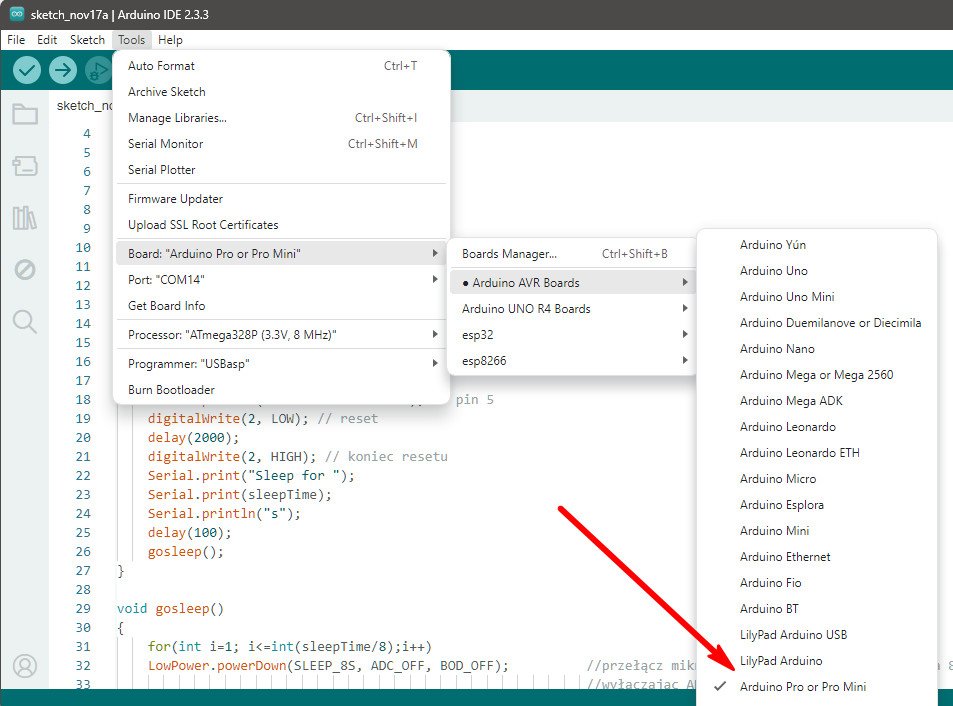

1.10. Board...
- Board
- minipro.jpg (104.65 KiB) Przejrzano 419 razy

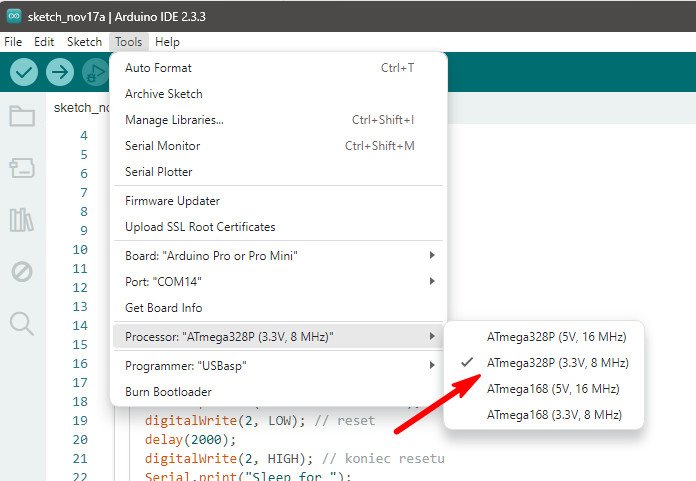

1.11. Processor...
- Processor
- 3v3-8MHz.jpg (53.25 KiB) Przejrzano 419 razy

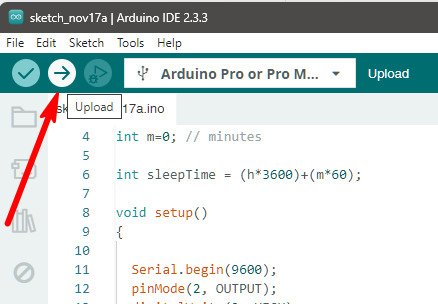

1.12. Klikamy Upload
- Upload
- upload.jpg (26.88 KiB) Przejrzano 419 razy

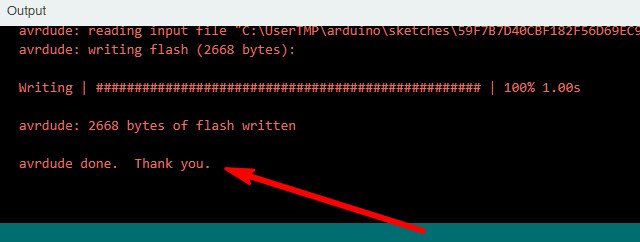

1.13. Po poprawnym wgraniu firmware powinien pojawić się poniższy komunikat.
- Finisz
- output.jpg (24.76 KiB) Przejrzano 419 razy

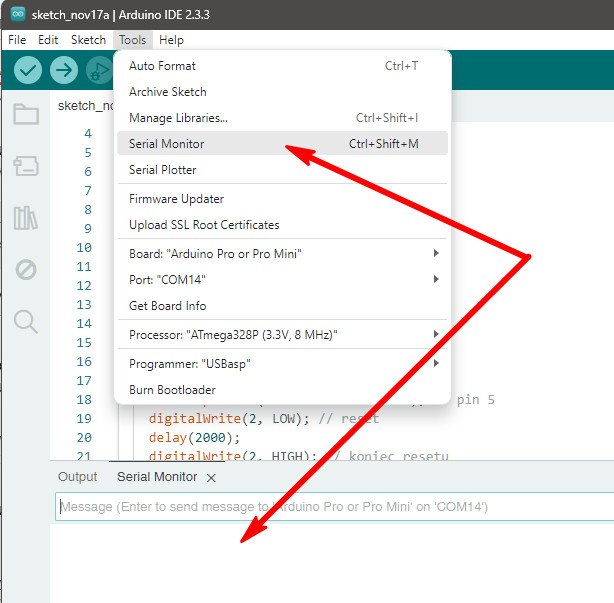

1.14. Otwieramy Monitor portu szeregowego
- Monitor portu szeregowego
- serial _monitor.jpg (59.68 KiB) Przejrzano 419 razy

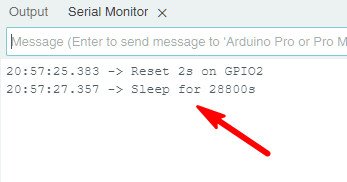

1.15. Naciskamy czerwony przycisk RESET na Mini Pro, jeśli układ został prawidłowo zaprogramowany, otrzymany poniższe komunikaty
- Test OK
- serial_test.jpg (11.74 KiB) Przejrzano 419 razy
1.16. Możemy odłączyć Mini Pro od konwertera i włożyć go w podstawkę noda
2. ESP32-WROOM-32 - główny mikrokontroler sterujący
===================================
Tu nastąpi ciąg dalszy....
