Projekty obudów dla BM-NODE DIY

[spairo]

- czy ktoś próbował zrobić projekt, zarys projektu dla BM-NODE w programie FreeCAD wersja 1.0 lub ma juz plik STL do druku3D.
- problemem na pewno będzie zasilanie, osobna obudowa ?
- mi sie podoba coś podobnego jak niżej.

[bikeman]

Obudowy na zdjęciu robi Franek franeklada123@outlook.com

Obudowa BM-NODE-MOCRO v.1

2. nod BM-NODE-MICRO.jpg (119.83 KiB) Przejrzano 2104 razy

[spairo]

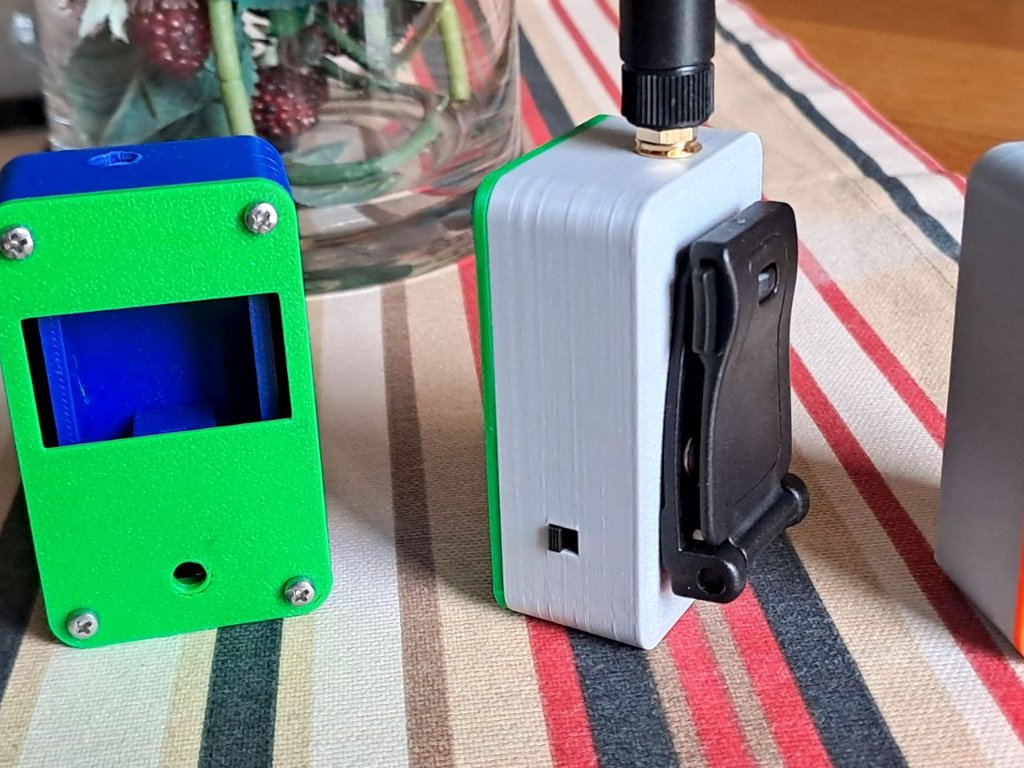

- w ramach przymiarki do obudowy dla BM-NODE DIY zrobiłem małą obudowę dla Xiao esp32-s3 ale z zaczepem do paska.




[bikeman]

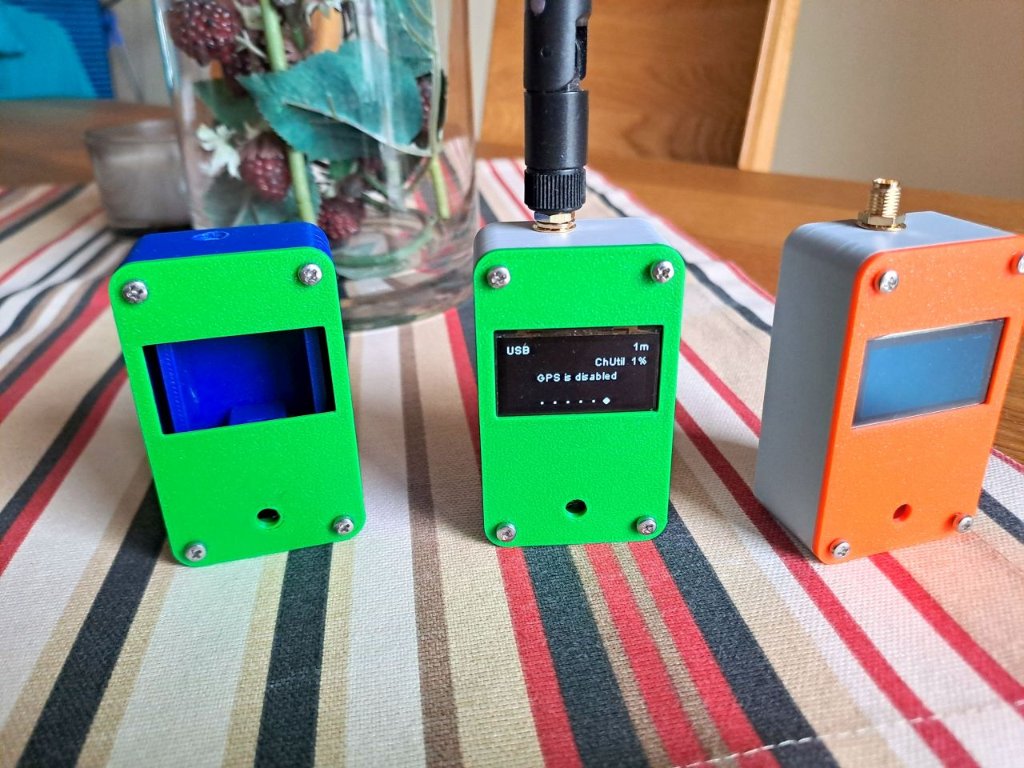

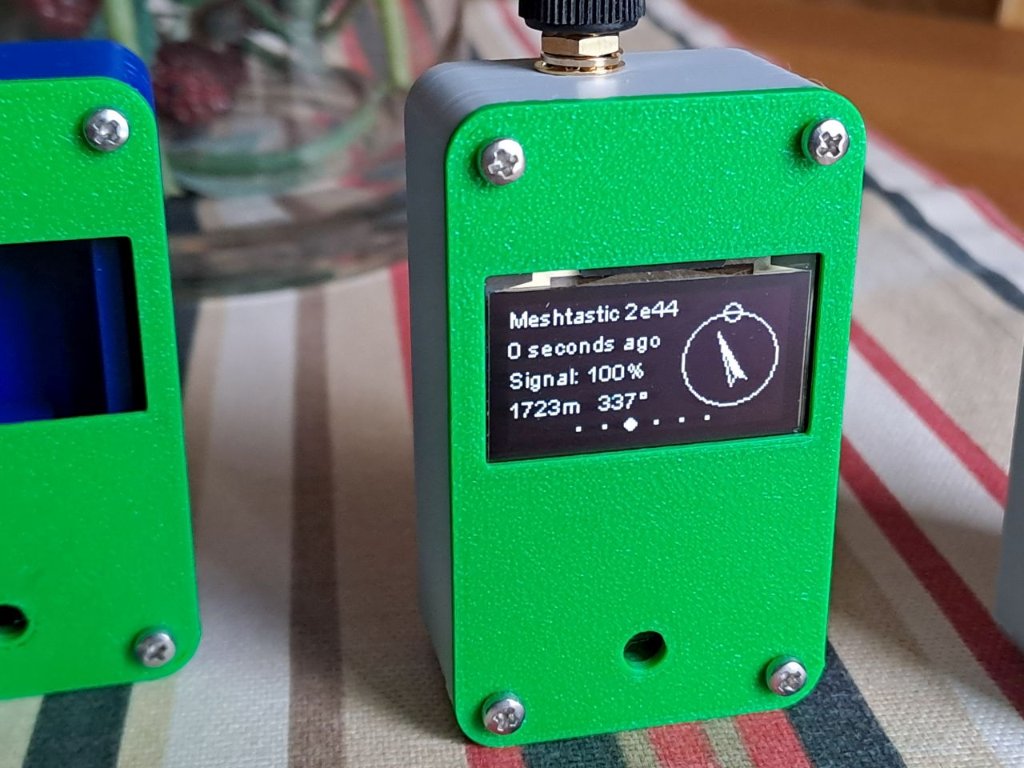

- w ramach przymiarki do obudowy dla BM-NODE DIY zrobiłem małą obudowę dla Xiao esp32-s3 ale z zaczepem do paska.zestaw.jpg

Bardzo zgrabne, jak podejmiesz się produkcji dla innych umieść tutaj namiary na siebie.

[bikeman]

Jest wersja mikrusa v.2.0 która ma przyciski USR i RST, włącznik wlutowany na PCB i obsługuje wyświetlacze ze zmienioną polaryzacją zasilania czyli GND VCC i VCC GND i wyjście RX/TX na GPS oraz gniazdo baterii. Wrzuce niebawiem pełny opis Niestety obudowy nie będą kompatybilne

[spairo]

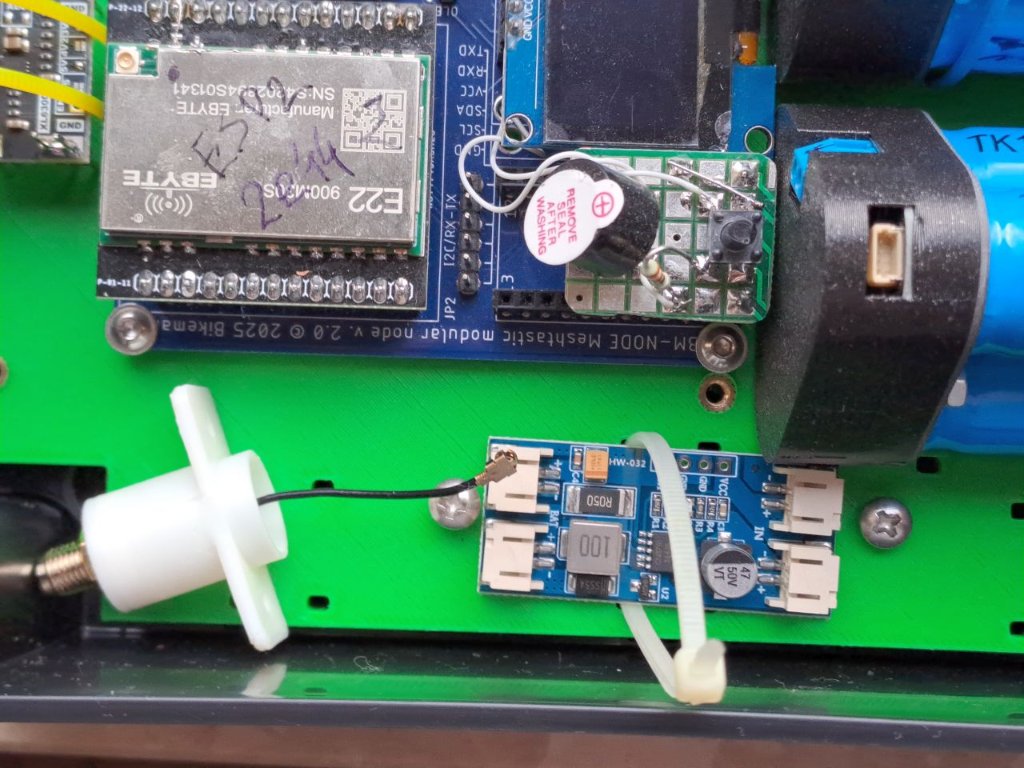

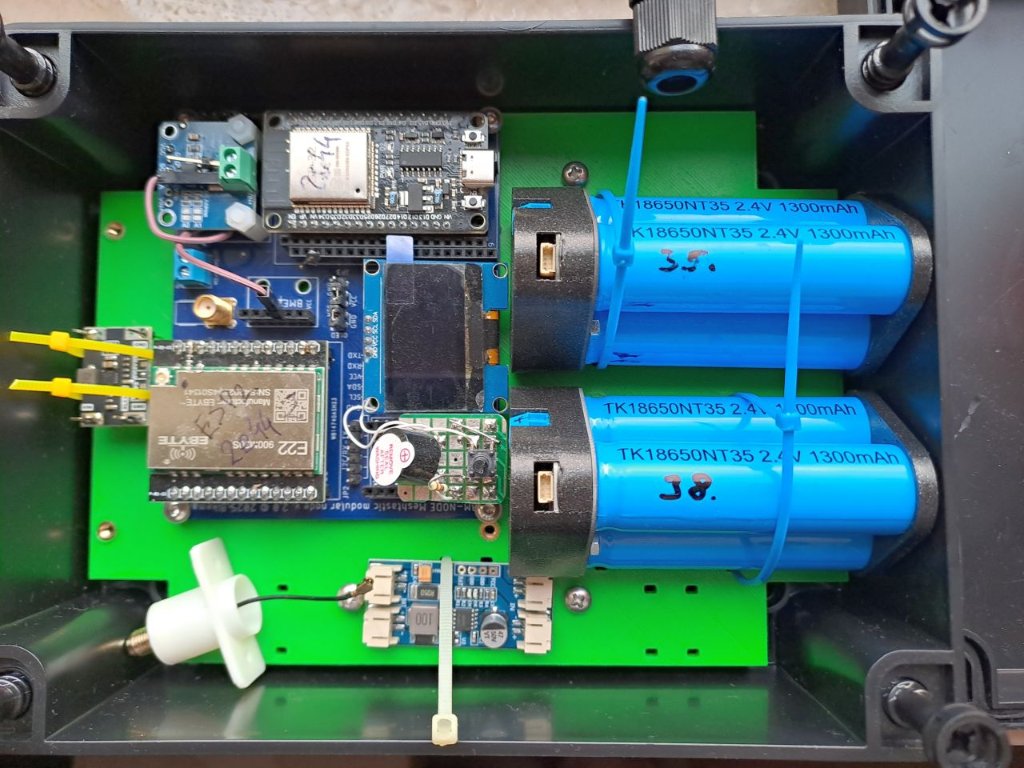

- powoli postaje obudowa do esp32, na razie brakuje cześci elektronicznych.
- mam juz moduł zasilający LTO 4100 mAh, 2.4V , 2 sztuki z BMS-em
- przetwornice XL63000, Uwej 1.5 - 5.6V, Uwyj 2.5V - 5.6V, 1A
- brakuje MPPT, w tej roli przetwornica CN3795.
- chciałem wydrukować obudowę filamentem ASA (odporny na UV) ale miałem z nim trochę problemów.
- z ASA będzie wspornik do solara oraz wspornik do złącza SMA.
- z rynku zakupiłem obudowę UV o wymiarach 190x140x70mm, czarną
